DJI FPV Goggle Analog Adapter 3D-Druck

Bauteil kostenlos. Bezahlt wird lediglich das Drucken, Material und Strom.

Autor: https://www.thingiverse.com/thing:3976175

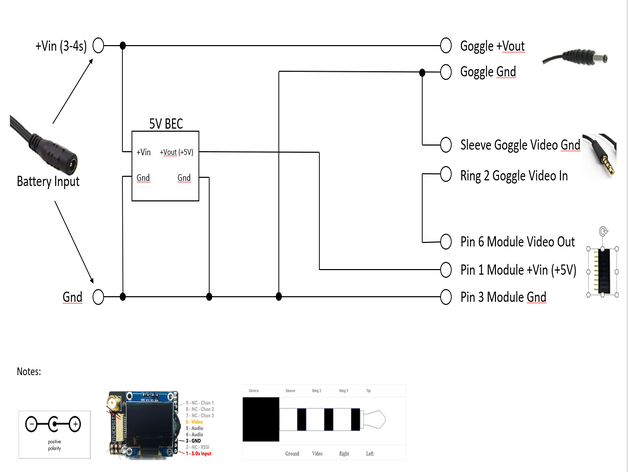

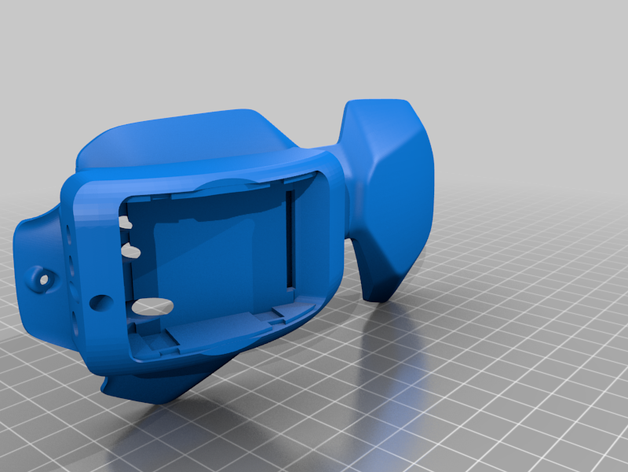

Dies ist ein Ersatz für die schwarze Metallfrontplatte der DJI Goggles, die jeden Standard-Analog-VRX akzeptiert. Es ist KEINE Modifikation an den Goggles notwendig, da es 3 Kabel verwendet (Stromeingang, Stromausgang (zu DJI) und AV-Ausgang (zu DJI)) anstelle einer Demontage der Goggles und internem Löten (was Ihre Garantie ungültig machen würde).

Stückliste:

• 9-polige einreihige Buchsenleiste (modifizierte 10-polige)
• Wolfwhoop PW-D Buck-Spannungswandler (5VDC Ausgang) https://www.amazon.com/gp/product/B076P4C42B/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
• AV-Kabel (halbiert) – https://www.amazon.com/gp/product/B01LXIANRU/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
• Power Out Stecker: 2.1mm x 5mm männlicher Hohlstecker ähnlich: https://www.amazon.com/TOOHUI-Connector-Pigtails-Security-Surveillance/dp/B07MFQT3DK/ref=sr_1_26_sspa?keywords=2.1mm+barrel+jack+male&qid=1573452269&s=electronics&sr=1-26-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEyNExTVVJDT05IU0REJmVuY3J5cHRlZElkPUEwNDQxNjAxMUNRMDQ2WTVYUTQwTSZlbmNyeXB0ZWRBZElkPUEwODgxOTg4SVZQSUJJNDVMWUVGJndpZGdldE5hbWU9c3BfYnRmJmFjdGlvbj1jbGlja1JlZGlyZWN0JmRvTm90TG9nQ2xpY2s9dHJ1ZQ==
• Power In Stecker: 2.1mm x 5mm weiblicher Hohlstecker ähnlich: https://www.amazon.com/gp/product/B01GPQZ4EE/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1
• Kabel
