Beast H743 55A V2 AIO (BMI270)

• BESCHREIBUNG
• SCHALTPLAN
• BEWERTUNGEN (5)
• FAQ

PRODUKTBESCHREIBUNG

Was wäre, wenn Sie die kombinierte MCU-Geschwindigkeit und ESC-Leistung eines grossen Stacks bekommen könnten, aber sorgfältig auf einer 25×25 Whoop-Grösse Platine angeordnet? Das wäre verrückt, oder? Nun, wir haben es gerade gemacht…

Dies ist unsere neue iFlight BEAST Serie AIO FCs für Ihren ultimativen Build. Eine zukunftssichere All-in-One FC, um das Spiel zu verbessern und mehr Platz für zukünftige Flug-Firmware-Entwicklungen wie Betaflight, Emuflight etc. zu schaffen. Leicht, minimale Grösse, minimaler Aufwand. Dies konnte nur durch die Verwendung von BGA-Chipsätzen anstelle von gewöhnlichen QFP (grossen) MCUs und ultra leistungsstarken Mosfets für fast jeden Build erreicht werden. Löten Sie Ihre Motorleitungen an und los geht’s! DJI Plug&Play Anschluss und so viele UARTs, dass die meisten Leute sie nicht einmal alle nutzen würden. Kompatibel mit digitalem und analogem FPV, Onboard-Barometer für mögliche Langstreckenflüge und vieles mehr. Entfesseln Sie das Beast!



Top Features:

Vista digitales System Plug-and-Play (VBat Durchleitung)

MCU: BGA-STM32H743 , 480MHz

OSD: AT7456E

Gyro: BMI270

Blackbox: 16Mb Onboard Flash

BEC Ausgang: 5V 2.5A

Barometer: NEIN



Sicherheitshinweis:

Der DJI Plug&Play Anschluss hat keinen Spannungsregler (BEC) und leitet VBAT durch. Das Caddx Vista unterstützt bis zu 26.4V (6S), die DJI Air Unit bis zu 17.6V (4S). Stellen Sie sicher, dass Sie Ihre DJI Air Unit nicht direkt anschliessen, wenn Sie 6S fliegen, da dies sie zerstören würde!

Kleine Motor-4S-Builds benötigen normalerweise einen zusätzlichen Kondensator von mindestens 16V/220uF, für 6S bis zu 35V oder sogar 50V. Grössere Motoren haben einen höheren Stromverbrauch, höhere Spannungsspitzen und stärkere Gegen-EMK (Motorbremsung, funktioniert wie ein Generator). Stellen Sie sicher, dass Sie ausreichend grosse oder sogar grössere Low-ESR-Kondensatoren auf dem AIO-Batteriepad oder an Ihrem Batterieanschluss hinzufügen, je aggressiver die Motoren sind, die Sie fliegen. Im Paket sind Kondensatoren enthalten, aber es ist nie eine schlechte Idee, Ihre Platine zu schützen. Kleinere Boards haben weniger Kapazität, die mit externen Kondensatoren ausgeglichen werden muss, daran führt kein Weg vorbei.

Unser neuer DPS310 Barometer ist genauer als der ältere BMP280, kann aber in Betaflight unter Version 4.3.0 nicht aktiviert werden, welche sich derzeit im Beta-Stadium befindet (Dezember 2020).

Haupt-Änderungen von V1 zu V2:

– Schaltkreisdesign optimiert

– RPM-Filterung kann mit JazzMaverick Firmware (BLHeli-M) und JESC verwendet werden.

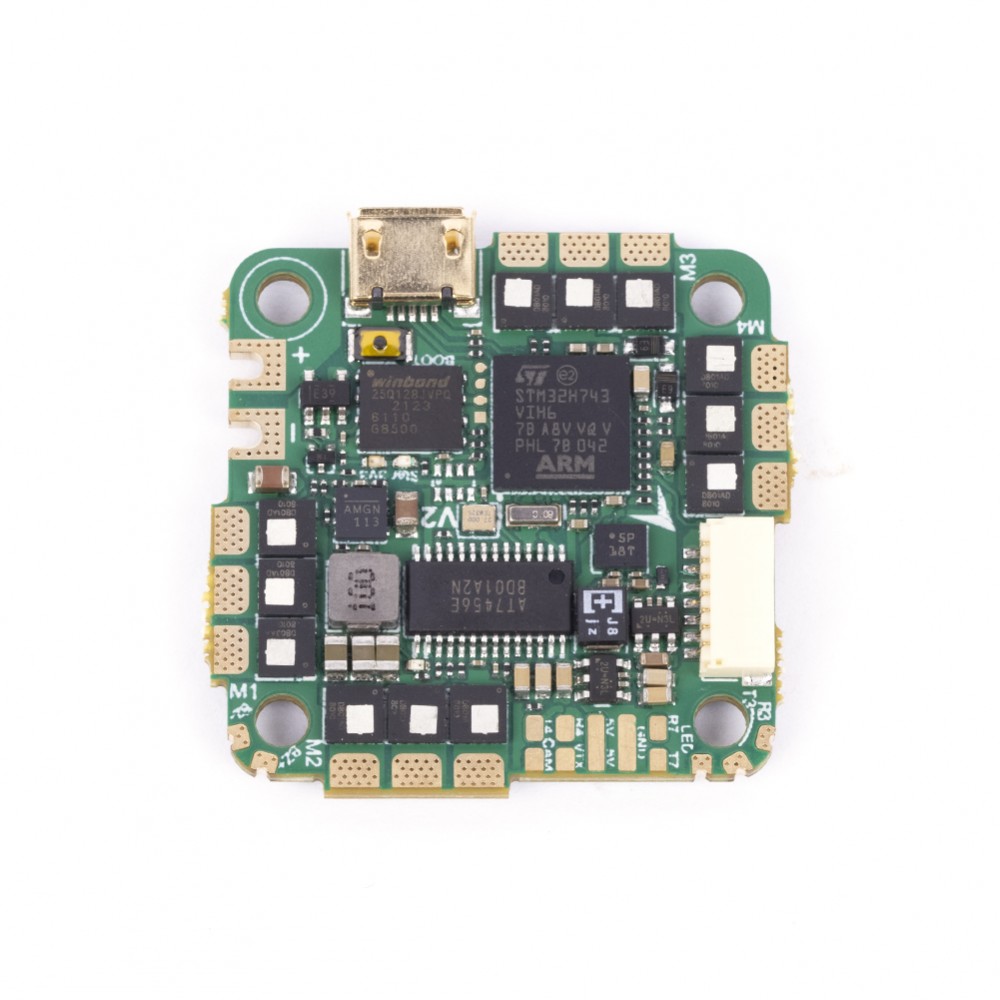

FC // Beast H7 AIO V2

Spezifikation:

MCU: BGA-STM32H743

Gyro: BMI270

Blackbox: 16Mb Onboard Flash

BEC Ausgang: 5V 2.5A

Barometer: NEIN

Micro-USB

OSD: AT7456E

Uart:5 (UART1、UART2、UART3、UART4、UART7)

FC Firmware：IFLIGHT_H743_AIO_V2

Montagemuster: 25.5*25.5mm φ3mm

Abmessungen: 32.5*32.5mm

Gewicht: 8.8g



ESC // 55A 2-6S

Spezifikation:

Uarts: 5

Stromsensor: Ja

Eingang: 2-6S LIPO

Stromskala: 100

Konstant: 55A / Burst: 60A

BLHeli: BLHeli-S

Telemetrie: nein

ESC Firmware: G-H-30 BLS 16.7

Montagemuster: 25.5*25.5mm/Φ3mm

Abmessungen: 32.5*32.5mm



Lieferumfang:

– Beast H7 AIO V2 × 1

– Kondensator 470uF/16V x 1

– Kondensator 470uF/35V x 1

– XT60 12AWG Kabel 100mm x 1

– XT30U 18AWG Kabel 70mm x 1

– 14AWG Silikonkabel Rot 100mm x 1

– 14AWG Silikonkabel Schwarz 100mm x 1

-1.0-7P Kabel 50mm-28mm x 1

-1.0-7P Kabel 50mm x 1

– M2 Silikon Gummitüllen x 4

– M2*12mm Schrauben x 8

– M2 Transparente Nylonmuttern x 8

– 0.8mm schwarze Schrumpfschläuche 10mm x 8
