Name: BetaFPV F4 1S AIO Brushless Flight Controller mit FrSky RX (29x29mm mount)
Brand: BETAFPV
SKU: 50754
Price: 49.90 CHF
Availability: BackOrder

F4 1S AIO FC(SPI Rx) integriert 4 Komponenten als F411 FC, 5A ESC, 25mW VTX und SPI Empfänger. Es ist ultraleicht mit nur 3.92g und behält dennoch eine erstaunliche Leistungsfähigkeit bei, was es zu Ihrer besten Wahl macht, um mit einem 1S Brushless Quad zu fliegen!

F4 1S AIO FC(No Rx) integriert 3 Komponenten als F411 FC, 5A ESC und 25mW VTX. Es unterstützt externe Empfänger wie TBS Crossfire, Frsky XM+ und Spectrum DSMX etc. Gleichzeitig kann diese Version das 2S Stromversorgungssystem handhaben.

Bullet Point

Integriert mit einem 25mW VTX, ist dieses AIO Board (Frsky/Futaba Rx) ultraleicht mit nur 3.92g, was das Gewicht beim Bau der Drohne extrem spart, perfekt geeignet für 1S gewichtssensible Drohnen wie Meteor65 HD und HX100 SE.
F4 1S AIO FC(No Rx) integriert nicht nur den 25mW VTX, sondern unterstützt auch ein 1-2S Stromversorgungssystem, was perfekt geeignet ist für gewichtssensible Drohnen wie Meteor75 und Beta85 Pro2.
Dieses AIO Board reserviert auch einen Plug & Play Anschluss für die C01 Kamera, C01 Pro Kamera und BETAFPV Nano HD Kamera, kein Löten nötig, super bequem für die Installation.
Speziell mit 2 RGB LED Indikatoren ausgestattet, bringt dieses Board der Drohne einen unglaublichen Lichteffekt beim Fliegen in der Nacht.
Dieses Board kann 5A Dauerstrom (6A Spitze) handhaben, unterstützt 1S LiPo Akku und bringt der Drohne eine stärkere Flugleistung.
Mit einem BT2.0 Anschluss ausgestattet, löst es das Problem des Spannungseinbruchs, die Entladung kann effizienter sein, was diesem Board eine bessere Leistung in Funktion von Stromversorgung und Reaktionsfähigkeit bringt.

Technische Daten des F4 1S AIO FC(SPI Rx)

Artikel: F4 1S AIO FC(Frsky/Futaba Rx)
Gewicht: 3.92g (ohne Antenne und BT2.0 Anschluss)
VTX Leistung: 25mW
CPU: STM32F411CEU6 (100MHZ)
Sechs-Achsen: MPU6000 (SPI Verbindung)
Firmware Version: betaflight_4.2.0_STM32F411
Empfänger: Unterstützt Frsky Empfänger / Futaba Empfänger
Motor Pin Anschluss: 1.25mm Header Pins
Montagelöcher Grösse: 29mm x 29mm / geeignet für fast alle Arten von Whoop Rahmen

Technische Daten des ESC

Eingebauter ESC mit 5A Dauerstrom und 6A Spitzenstrom
Eingangsspannung: 1S LiPo
ESC Firmware: O_L_5_REV16_8.HEX
OSD: Eingebautes BetaFlight OSD (STM32 steuert OSD Chip über SPI im DMA Modus)
Signalunterstützung: D-shot150, D-shot300, D-shot600, Oneshot125, Multishot, PWM
4 Indikatoren: Empfänger Indikator (Blau) / Flugsteuerungsstatus Indikator (Grün) / Flugsteuerungsstrom Indikator (Rot) / VTX Indikator (Pink)

Diagramm für F4 1S AIO FC(SPI Rx)

SPI Empfänger CC2500

Mit dem eingebauten SPI Empfänger CC2500 ist F4 1S AIO FC(SPI Rx) kompatibel mit Futaba S-FHSS, Frsky D8 und D16 Protokoll. Das Standard Frsky Protokoll ist Frsky D16. Falls Piloten versehentlich den falschen Empfänger der SPI Frsky Version kaufen oder die falsche Firmware updaten, und das Protokoll auf Futaba oder FrskyD8 umstellen müssen, bitte aktualisieren Sie die Betaflight Firmware gemäss diesem Tutorial.

Konfiguration	Protokoll
FRSKY_D	Frsky D8
FRSKY_X	Frsky D16 FCC
FRSKY_X_LBT	Frsky D16 LBT
SFHSS	Futaba S-FHSS

Status LED für F4 1S AIO FC(SPI Rx)

Es gibt 4 LEDs auf der Unterseite des Boards zur Statusanzeige, einschliesslich Empfänger LED (Blau), FC Status LED (Grün), FC Strom LED (Rot) und VTX LED (Pink).

LED	Status	Beschreibung
Empfänger LED (Blau)	Leuchtet dauerhaft	Verbunden oder im Bindemodus
Empfänger LED (Blau)	Blinkt	Nicht verbunden
Strom LED (Rot)	Leuchtet dauerhaft	Strom an
Status LED (Grün)	Leuchtet dauerhaft	Motor aktiviert
Status LED (Grün)	Blinkt	Motor deaktiviert
Status LED (Grün)	Aus	Bindemodus
VTX LED (Pink)	Langsam blinkend	In Betrieb

Empfohlene Teile für F4 1S AIO FC(Frsky/Futaba Rx)

Akku: BT2.0 300mAh 1S Akku / BT2.0 450mAh 1S Akku / BT2.0 260mAh 1S Akku
Rahmen: Meteor65 Rahmen / Meteor75 Rahmen
Propeller: 31mm 4-Blatt Propeller / 40mm 4-Blatt Propeller
Motoren: 0603 Motoren / 0703 Motoren / 0802 Motoren / 0802SE 22000KV Motor
Kamera: C01 Kamera / C01 Pro Kamera / BETAFPV Nano HD Kamera

Technische Daten des F4 1S AIO FC(No Rx)

Artikel: F4 1S AIO FC(No Rx)
Gewicht: 3.83g (ohne Antenne und BT2.0 Anschluss)
VTX Leistung: 25mW
CPU: STM32F411CEU6 (100MHZ)
Sechs-Achsen: MPU6000 (SPI Verbindung)
Firmware Version: betaflight_4.2.0_STM32F411
Empfänger: Unterstützt externe Empfänger, SPI Empfänger, einschliesslich Frsky XM/XM+ Empfänger, Futaba Empfänger, Crossfire Empfänger und DSMX Empfänger
Motor Pin Anschluss: 1.25mm Header Pins
Montagelöcher Grösse: 29mm x 29mm / geeignet für fast alle Arten von Whoop Rahmen

Technische Daten des ESC

Eingebauter ESC mit 5A Dauerstrom und 6A Spitzenstrom
Eingangsspannung: 1S LiPo
Eingangsspannung: 1-2S LiPo
ESC Firmware: S_H_70_REV16_7.HEX
OSD: Eingebautes BetaFlight OSD (STM32 steuert OSD Chip über SPI im DMA Modus)
Signalunterstützung: D-shot150, D-shot300, D-shot600, Oneshot125, Multishot, PWM
4 Indikatoren: Empfänger Indikator (Grün) / Flugsteuerungsstatus Indikator (Blau) / Flugsteuerungsstrom Indikator (Rot) / VTX Indikator (Pink)

Diagramm für F4 1S AIO FC(No Rx)

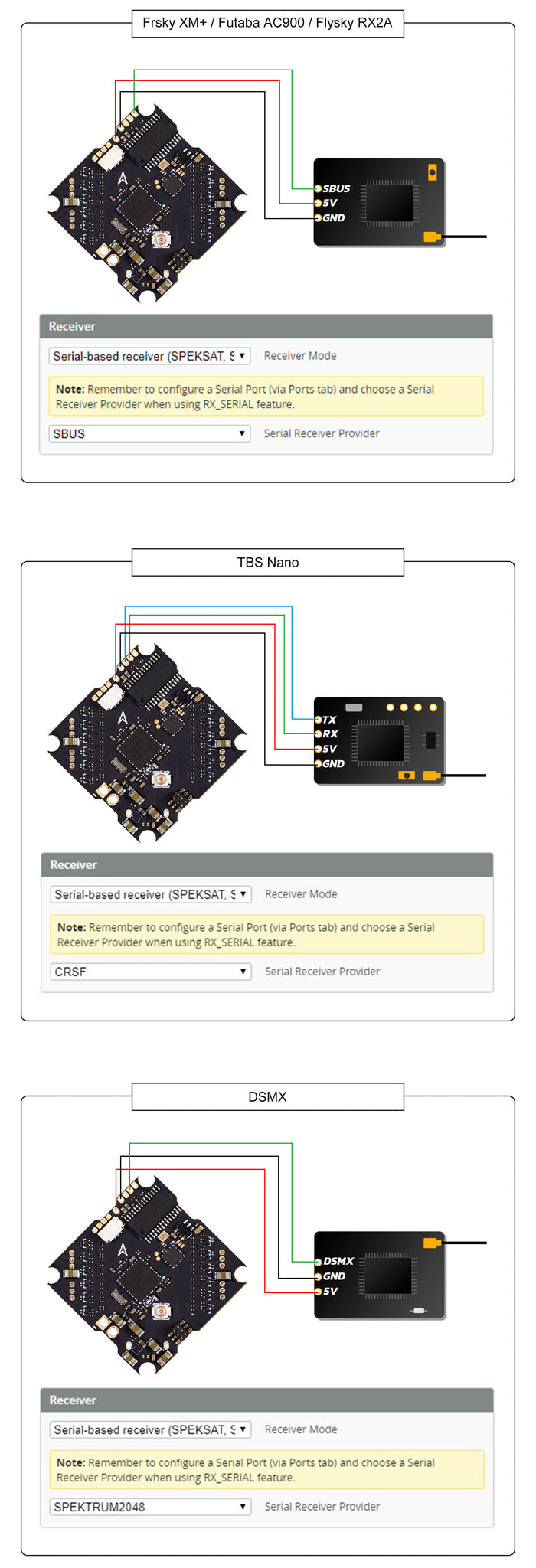

Wie man den externen Rx an den FC (No Rx) anschliesst

Für mehr Komfort für die Piloten haben wir speziell den Plug & Play SPI Frsky Rx für den F4 1S AIO FC(No Rx) entworfen, kein Löten nötig, super einfach zu installieren.

Empfänger Anschlussdiagramm

Status LED für F4 1S AIO FC(No Rx)

Es gibt 4 LEDs auf der Unterseite des Boards zur Statusanzeige, einschliesslich Empfänger LED (Blau), FC Status LED (Grün), FC Strom LED (Rot) und VTX LED (Pink).

LED	Status	Beschreibung
Empfänger LED (Grün)	Leuchtet dauerhaft	Verbunden oder im Bindemodus
Empfänger LED (Grün)	Blinkt	Nicht verbunden
Strom LED (Rot)	Leuchtet dauerhaft	Strom an
Status LED (Blau)	Leuchtet dauerhaft	Motor aktiviert
Status LED (Blau)	Blinkt	Motor deaktiviert
Status LED (Blau)	Aus	Bindemodus
VTX LED (Pink)	Langsam blinkend	In Betrieb
