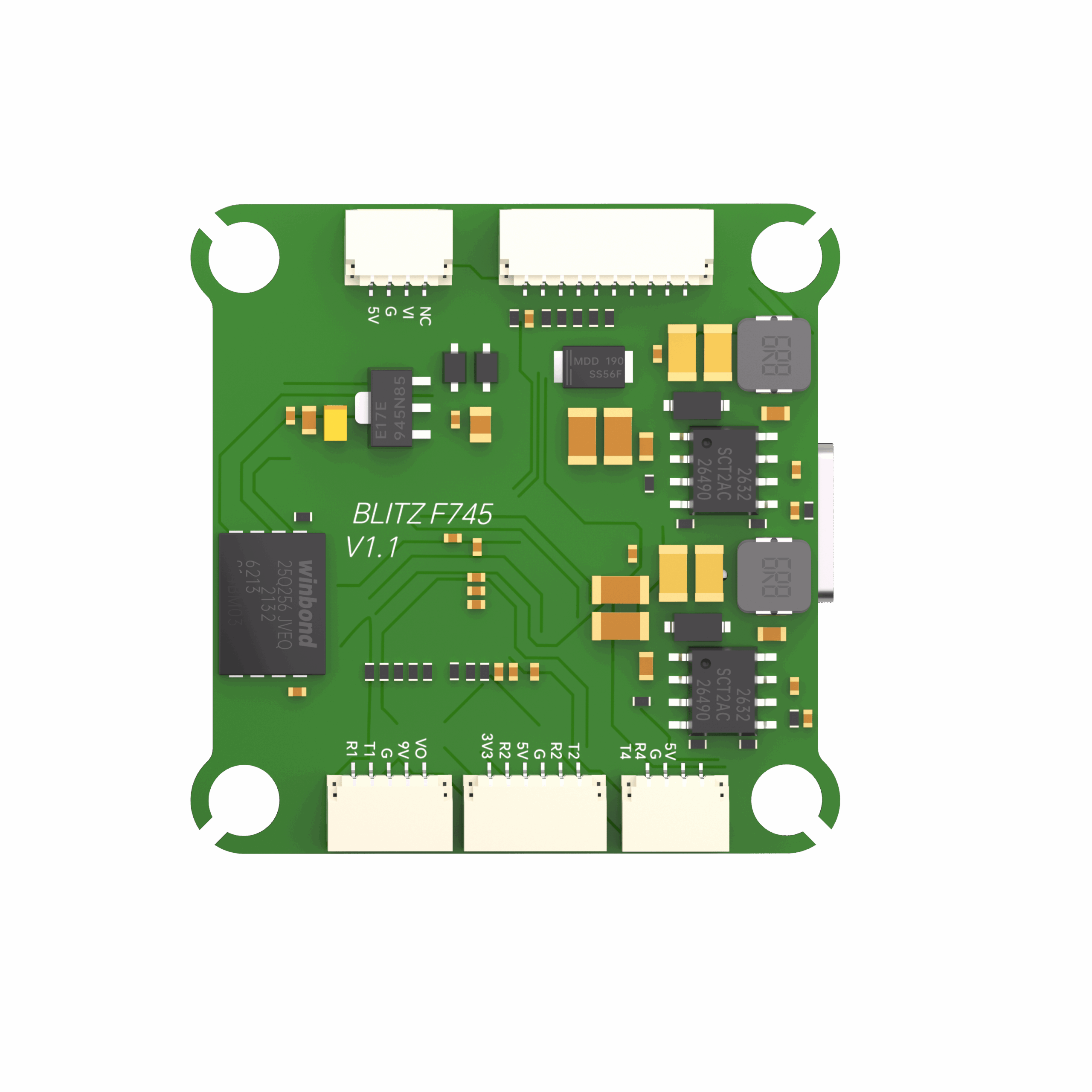

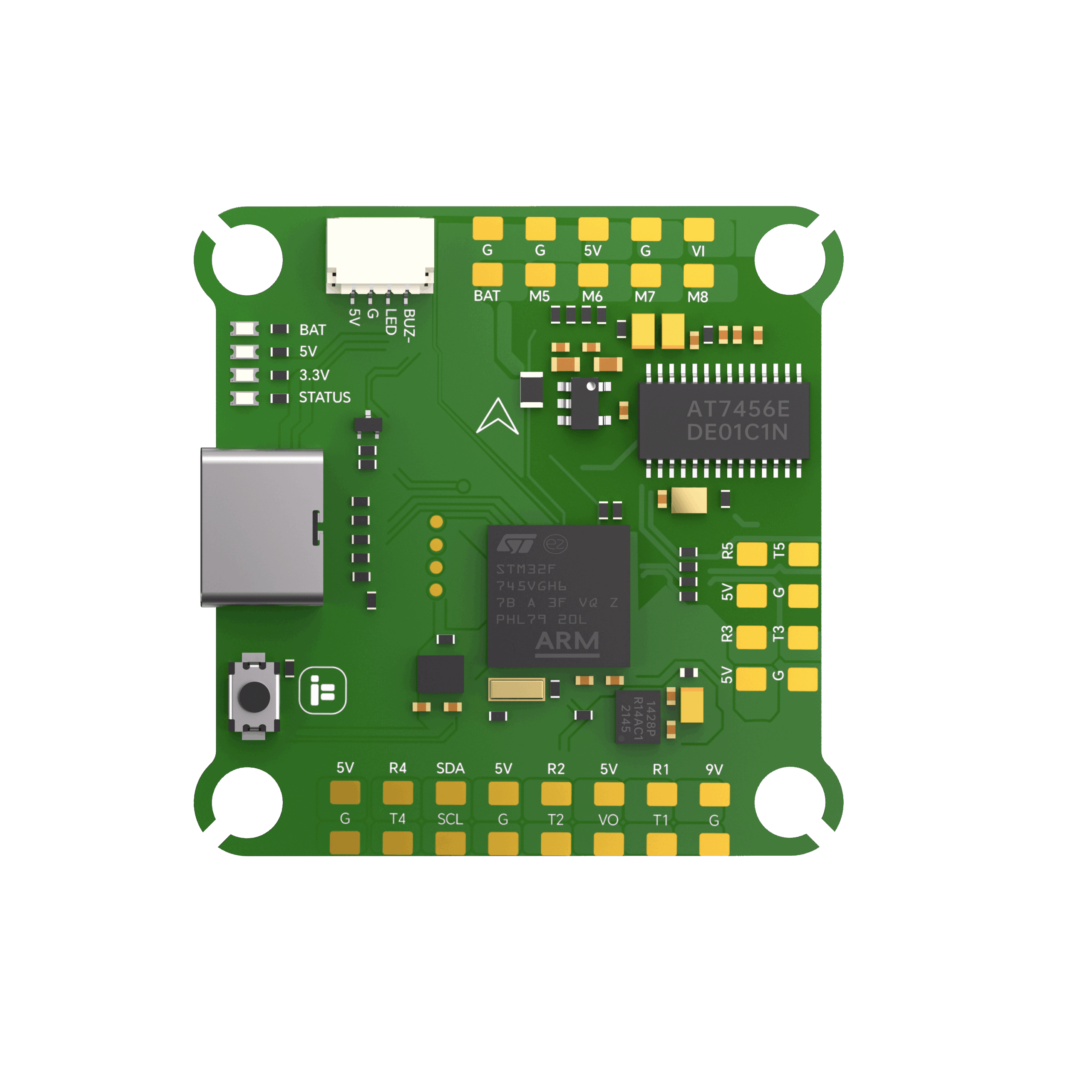

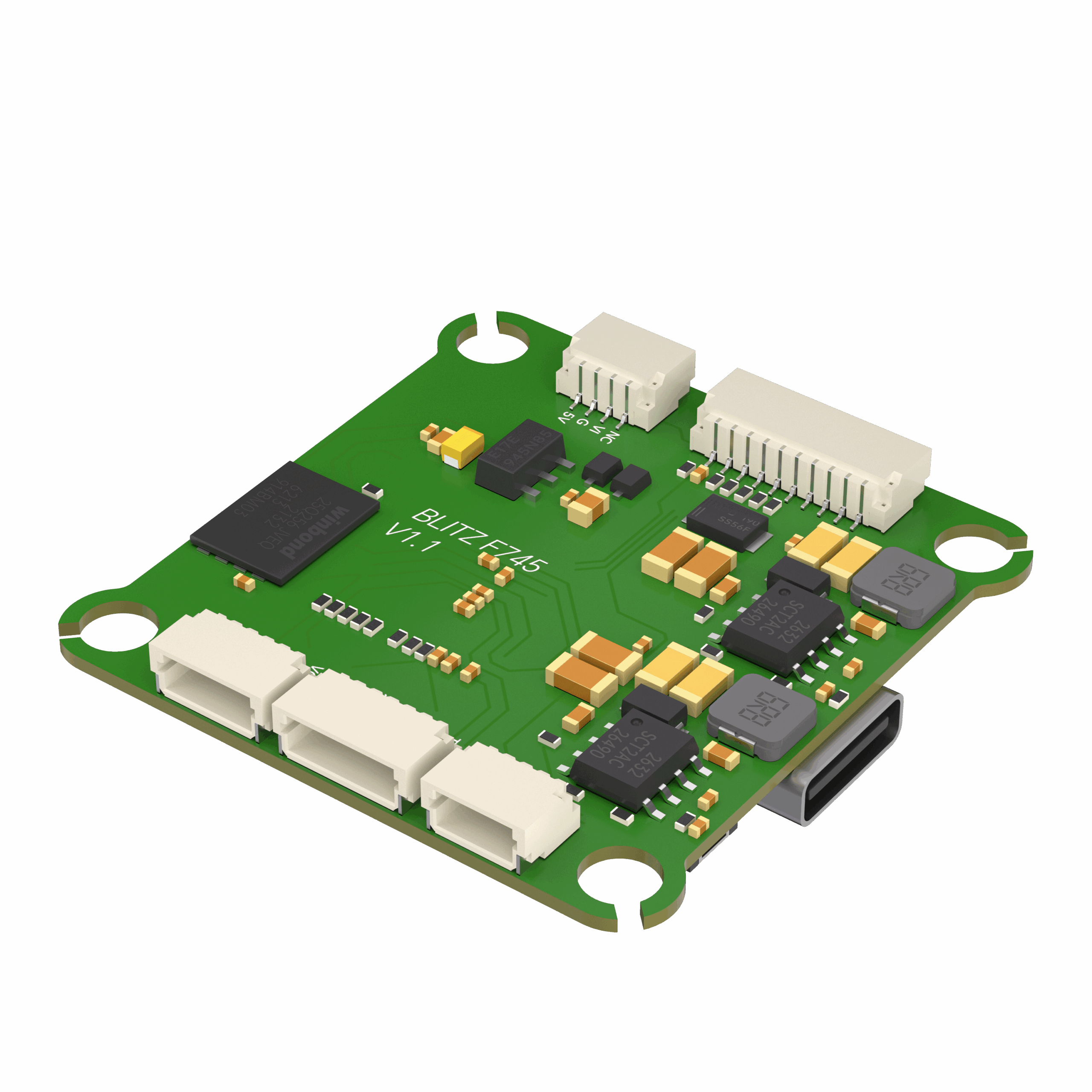

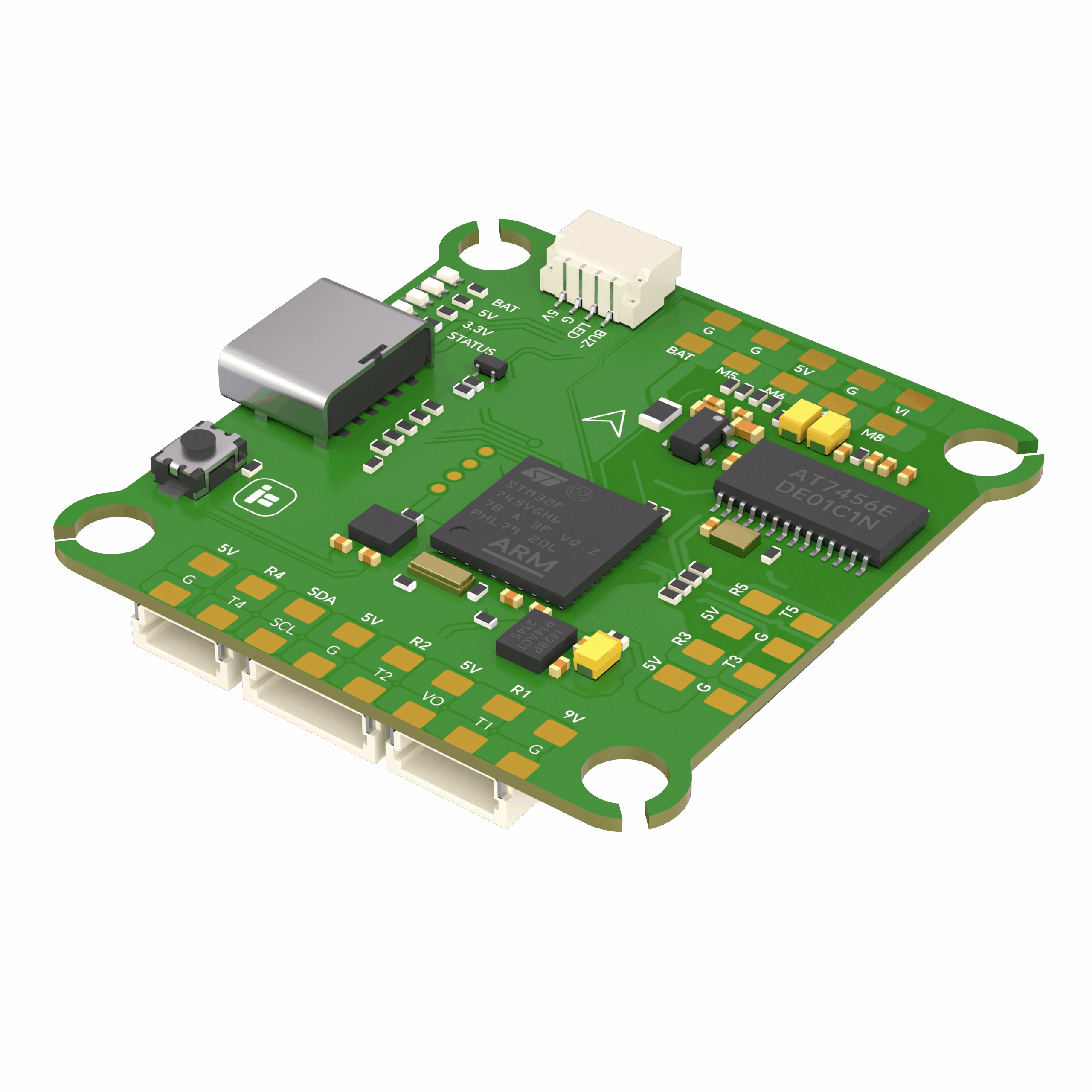

BLITZ F745 Flight Controller

Eigenschaften

• Verbessertes Schaltungsdesign, bessere Komponenten und geringeres elektrisches Rauschen!
• DJI HD VTX Anschluss (Plug-and-Play / Kein Löten erforderlich)
• FC Status-LEDs für visuelles Debugging
• Unterstützt Betaflight, INAV, Ardupilot Firmware

Spezifikationen

• MCU: STM32F745
• Gyro: ICM42688
• Barometer: DPS310
• OSD Chip: AT7456E
• Flash: 32MB (Blackbox Flash)
• UARTS: 6
• Smartaudio / IRC Tramp VTX Protokoll unterstützt
• LED Controller: Ja
• Beeper Pad: Ja
• Montagemuster: 30.5*30.5mm
• Abmessungen: 36.5*35 mm
• Gewicht: 7.8g
• BEC:
  • Ausgang 5V 2.5A Dauerstrom, 3A Spitzenstrom (15 Sekunden)
  • Ausgang 9V 2.5A Dauerstrom, 3A Spitzenstrom (15 Sekunden)
• BF Firmware Ziel: IFLIGHT_BLITZ_F7_AIO
• Ardupilot Firmware: arduplane_with_bl

Verdrahtungsvorschlag

• UART 1: für VTX HD / Analog
• UART 2: für Empfänger
• UART 3/4/5: für GPS oder andere Sensoren, die eine serielle Schnittstelle benötigen
• UART 6: für ESC Telemetrie

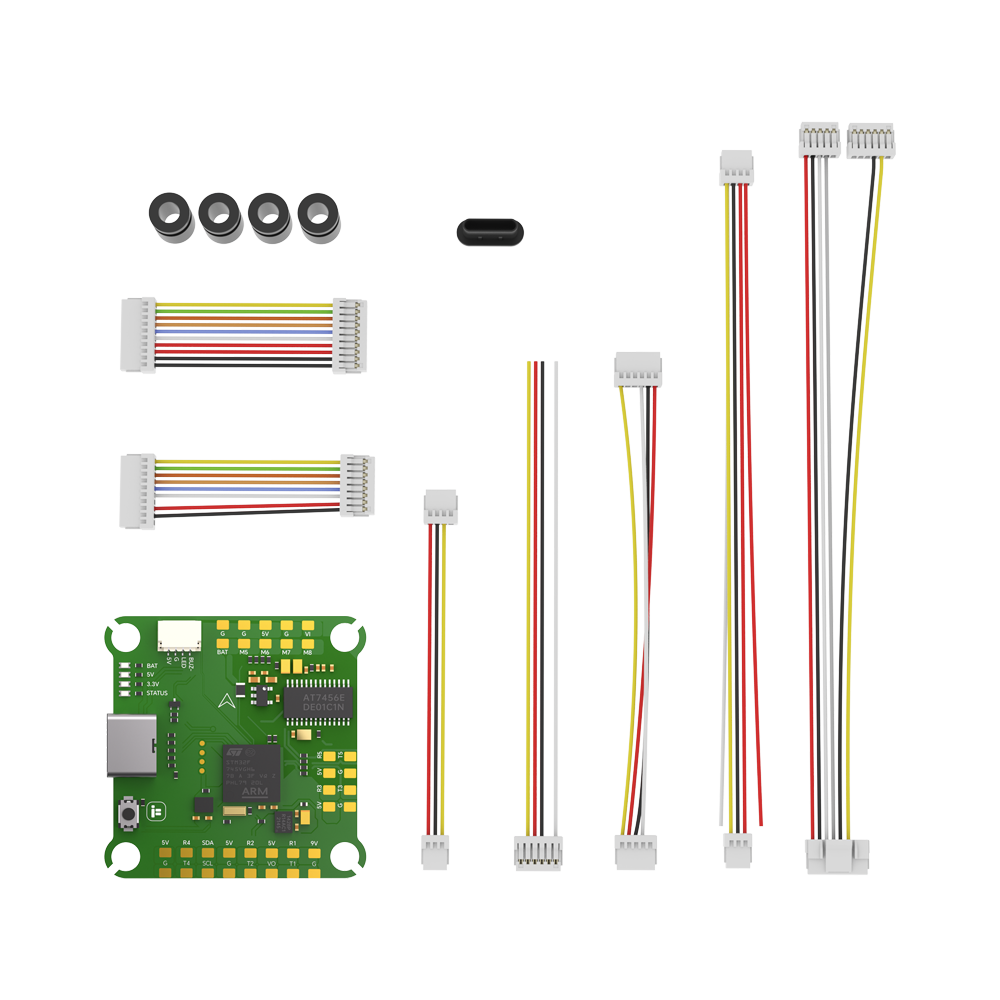

Lieferumfang

• 1 x BLITZ F745 Flight Controller

Hinweis: Bitte laden Sie die Ardupilot Firmware des FC über den folgenden Link herunter:

https://firmware.ardupilot.org/Copter/stable-4.5.5/BlitzMiniF745/
