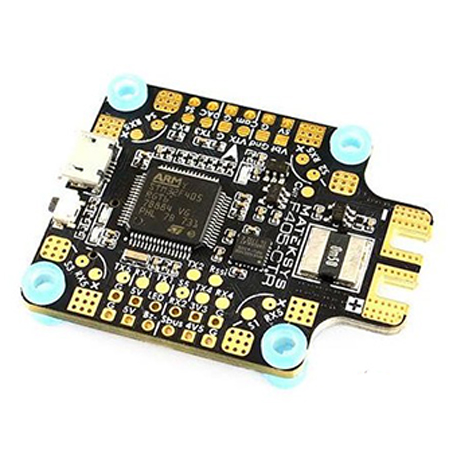

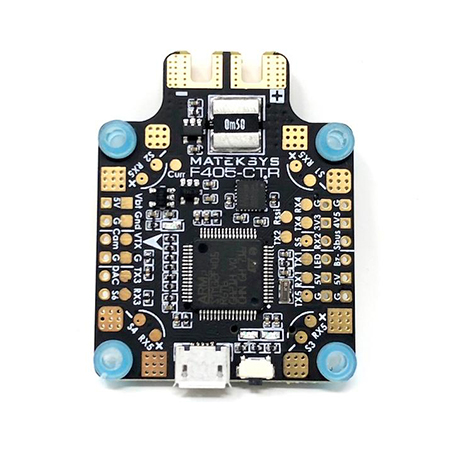

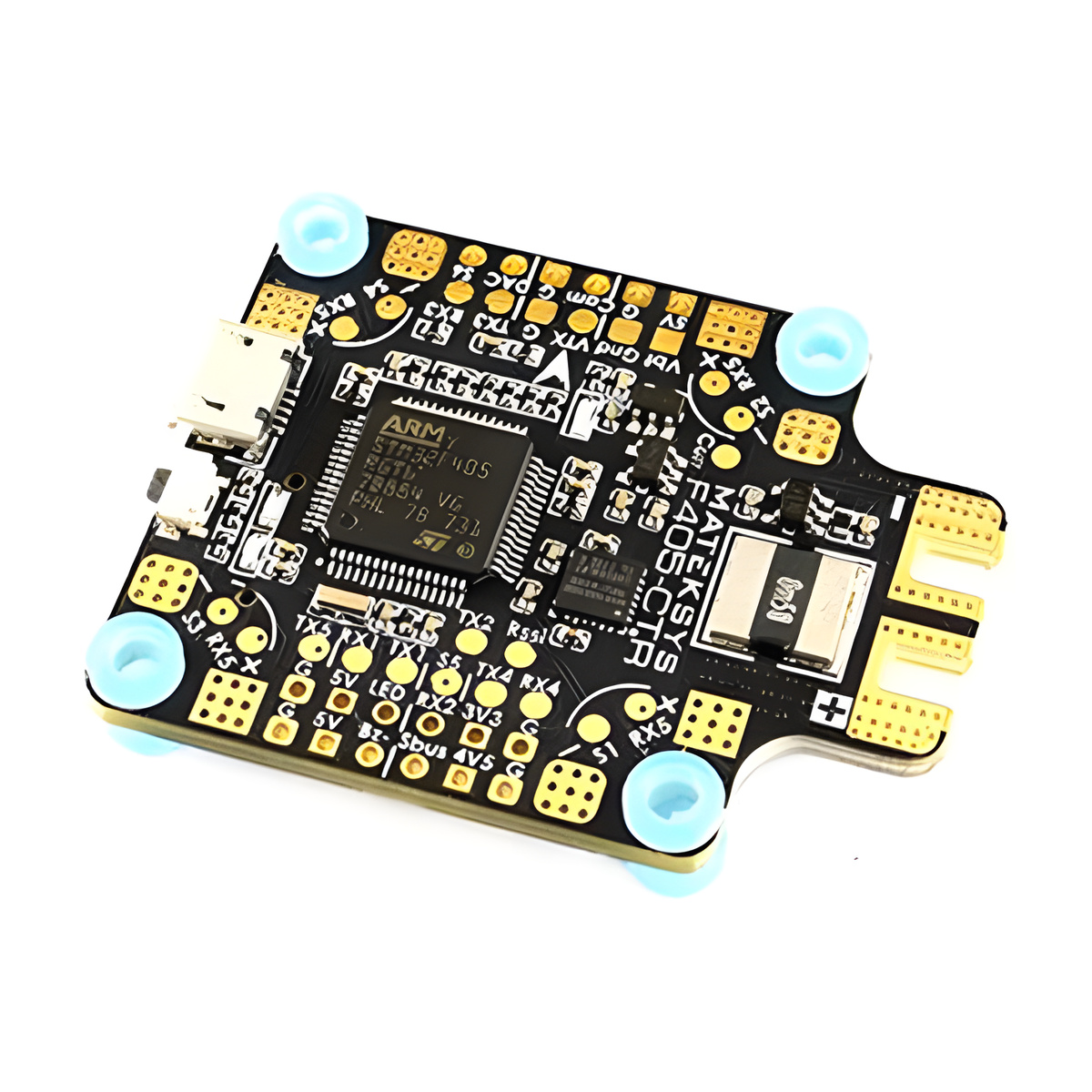

Mateksys F405-CTR AIO Flight Controller

Funktionen und Spezifikationen

• MCU: 168MHz STM32F405
• IMU: MPU6000 Beschleunigungssensor/Gyro (SPI)
• Baro: BMP280 (I2C)
• OSD: BetaFlight OSD mit AT7456E Chip

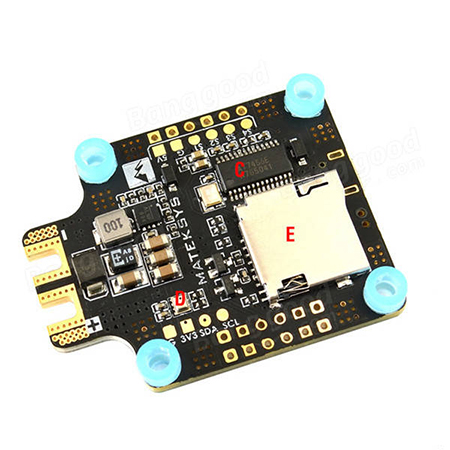

• Blackbox: MicroSD Kartensteckplatz (SD/SDHC)
• VCP, UART1, UART2, UART3, UART4, UART5
• Eingebauter Inverter für SBUS Eingang (UART2-RX)
• PPM/UART geteilt: UART2-RX
• SoftSerial auf TX2, S5 oder S6 optional
• Kamerasteuerung auf S6 oder DAC optional
• Smartaudio & Tramp VTX Protokoll unterstützt
• WS2812 LED Streifen: Ja
• Beeper: Ja
• RSSI: Ja

PDB Spezifikationen

• Eingang: 6~30V (3~6S LiPo) mit TVS Schutz
• PDB: 4x30A (Max.4x46A), 6-lagige 2oz Kupfer PCB
• BEC: 5V 2A Dauer (Max.3A)
• LDO 3.3V: Max.300mA für Spektrum RX
• Stromsensor 184A (Skala 179)
• Batteriespannungssensor: 1:10 (Skala 110)

• 3x LEDs für FC STATUS (Blau, Rot) und 3.3V Anzeige (Rot)
• 6x PWM / DShot Ausgänge ohne Konflikt
• 5x UARTs
• 1x Gruppe von G/S1/S2/S3/S4 Pads für 4in1 ESC Signal/Masse
• 4x Paare von Eckpads für ESC Signal/Masse Verbindungen (DSHOT kompatibel)
• 1x Paar I2C1 Pads
• 1x Seitlich drückbarer Knopf für BOOT(DFU) Modus
• 36x46mm PCB mit 30.5mm Montagebohrungen
• 10g

• Mit 1x Rubycon ZLH 35V/470uF (Niedriger ESR)
• Mit 6x Silikon Gummitüllen M4 zu M3
• Mit 1x FR4 PCB Platte 36*36*1mm
