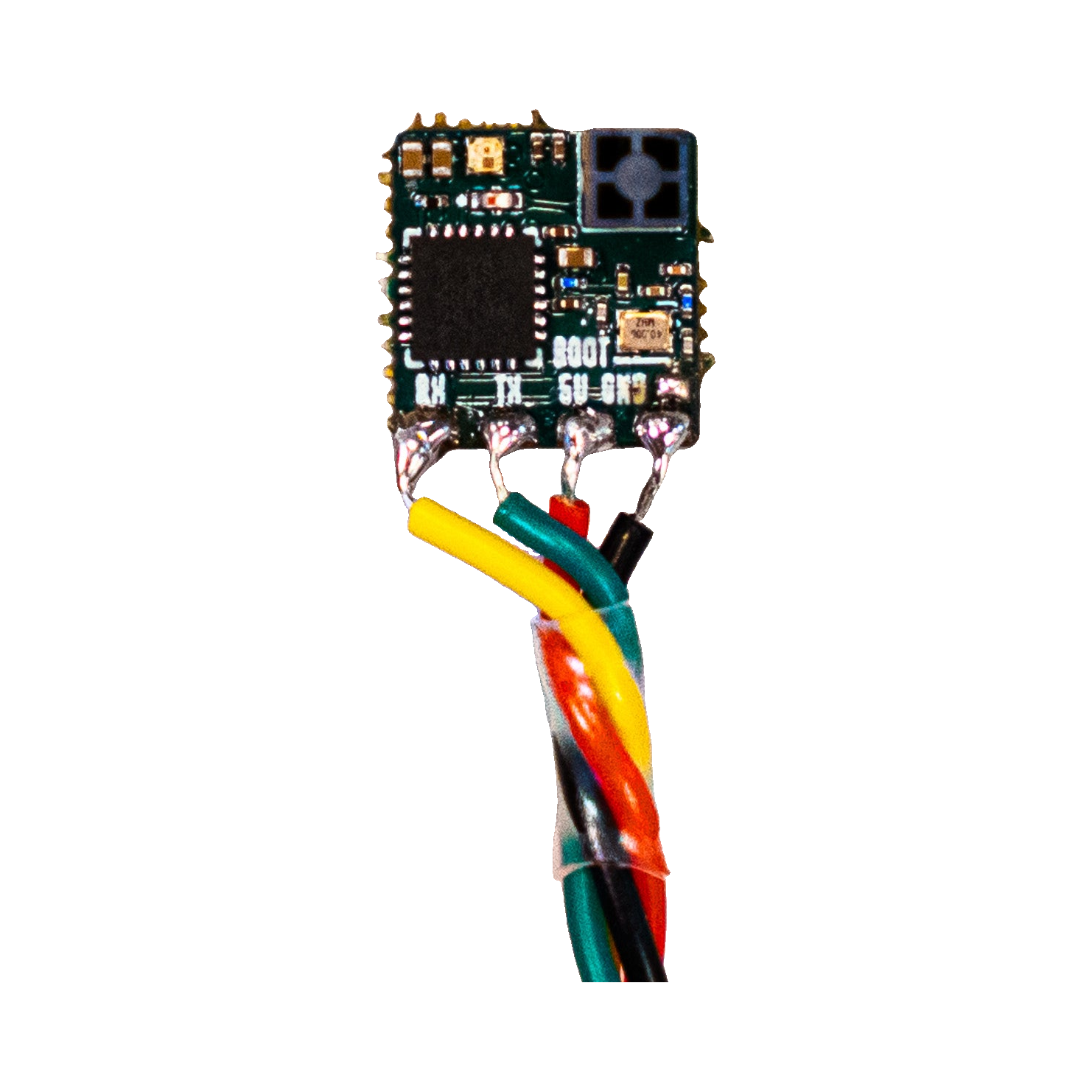

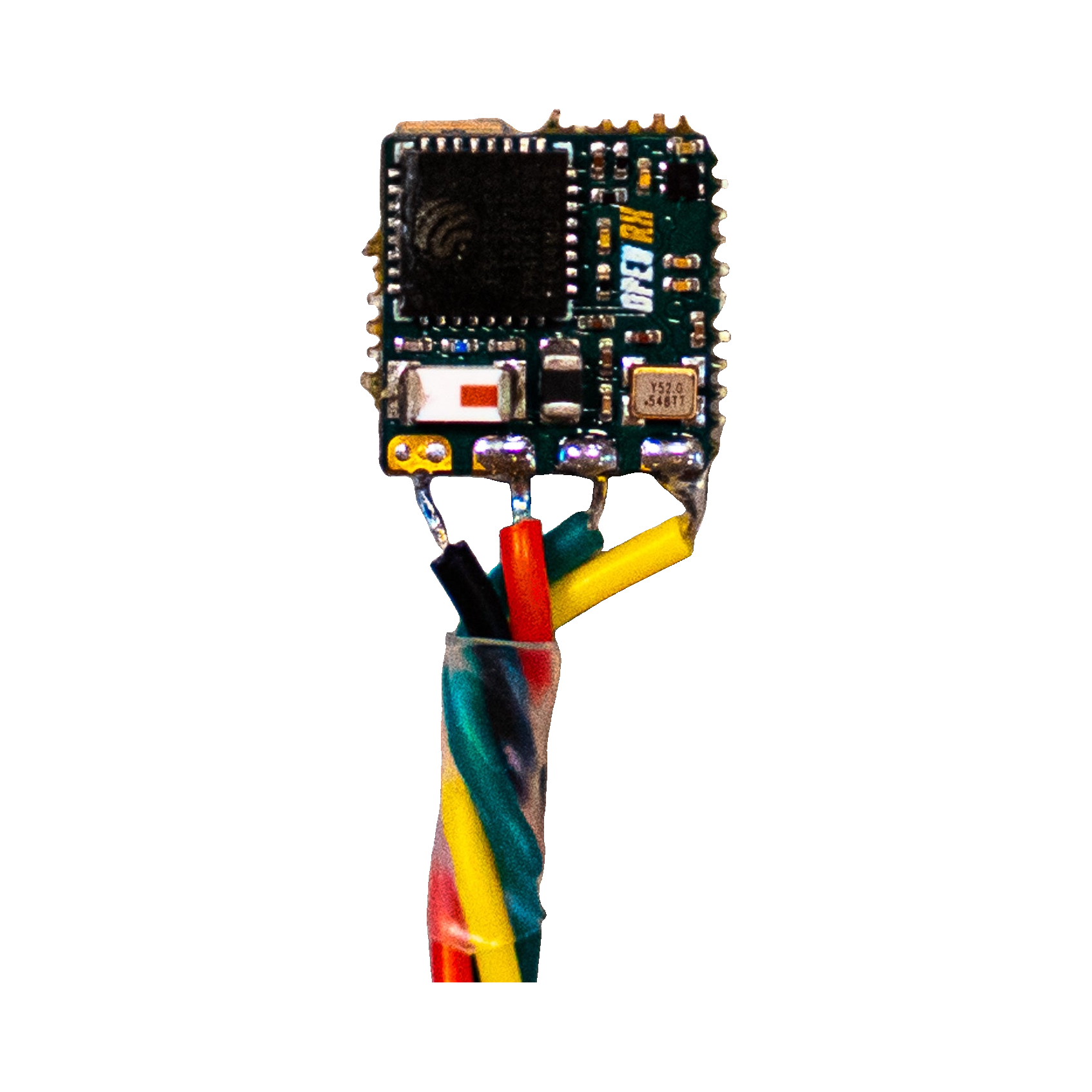

Name: OpenRX Lite
Brand: OpenDrone
SKU: 99152
Price: 18.80 CHF
Availability: BackOrder

Der Empfänger nimmt die Steuerbefehle Deiner Fernsteuerung auf und leitet sie an den Flight Controller weiter. OpenRX läuft mit ExpressLRS und nutzt LoRa, damit die Verbindung auch im stark belegten 2.4-GHz-Band stabil bleibt. Der Anschluss an den Flight Controller erfolgt per CRSF über einen UART. Die Versorgung erfolgt mit 5 V; Updates sind über Betaflight-Passthrough oder UART möglich. Es gibt vier Versionen, von Lite mit Keramikantenne bis Gemini mit zwei Funkchips.

Technische Daten

Mikrocontroller	ESP32-C3
Firmware	ExpressLRS
ExpressLRS-Version	3.5.0+
Eingangsspannung	5-V-Lötpad
Protokoll	CRSF
Telemetrie	Ja
Frequenz	2.4 GHz
Funkchip	SX1281
Antenne	Keramikantenne auf der Platine
Telemetrie-Sendeleistung	13 dBm (20 mW)
Firmware-Update	Betaflight-Passthrough, UART
Lötpads	5V, GND, TX, RX
Abmessungen	10.0×11.5 mm
Platine	6-lagig, 1.0 mm
Gewicht	0.5 g (geschätzt)

Lieferumfang

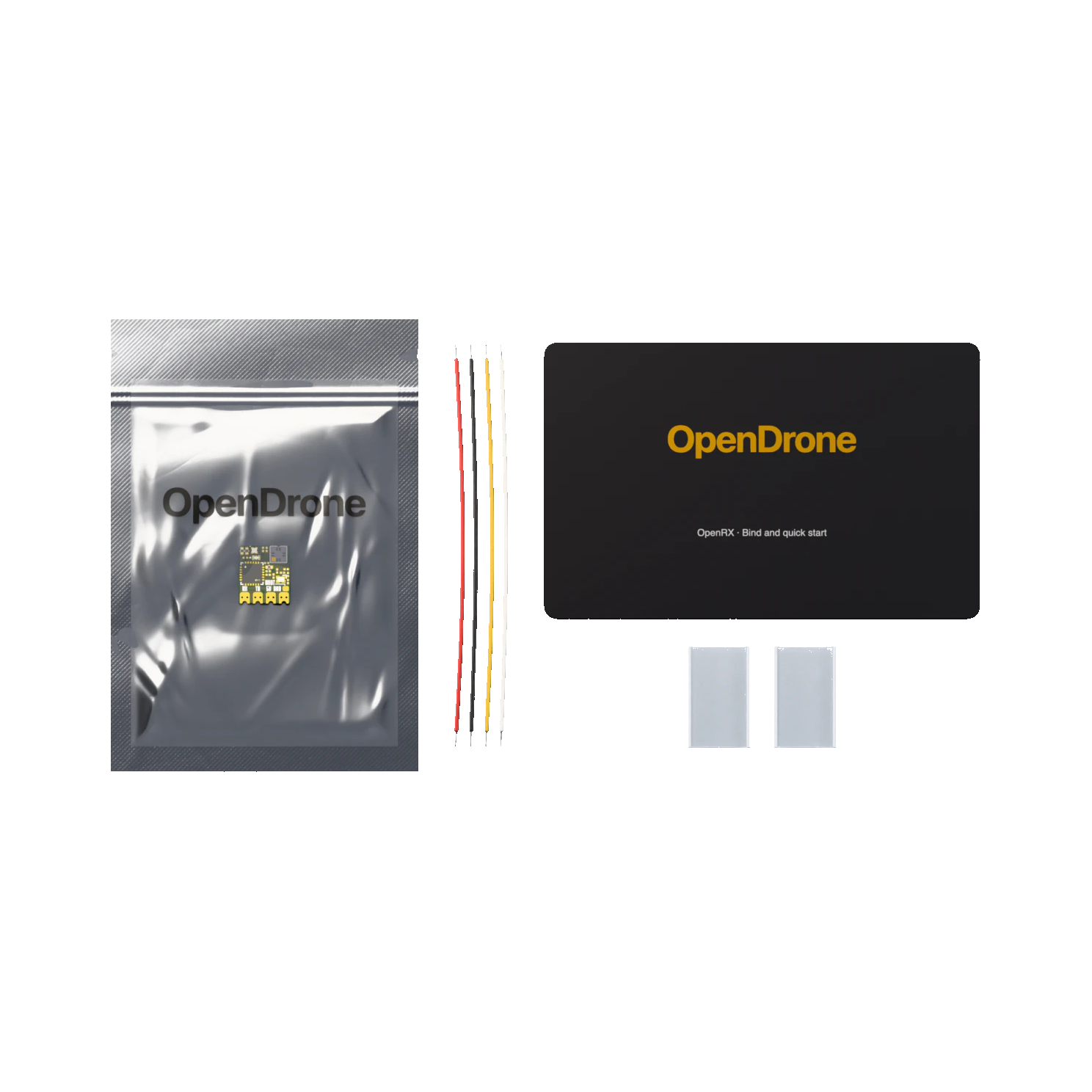

1× OpenRX Platine
1× Silikon-Kabelsatz, 30 AWG, vier Leitungen
1× Transparenter Schrumpfschlauch, zweiteilig
1× Bind- und Schnellstartkarte
1× ESD-Beutel

Signalweg: Fernsteuerung → Empfänger → Flight Controller → ESC → Motoren → Rahmen.
So arbeiten die Komponenten einer Drohne zusammen

Herstellervideo

Open Source

Hardwaredesign unter CERN-OHL-S v2.

Konstruktionsdateien auf GitHub: OpenRX-Lite

Offene Entwicklungsaufgaben

OSHWA-zertifizierte Open-Source-Hardware BE000030

Am Projekt mitarbeiten

Open Source bei OpenDrone

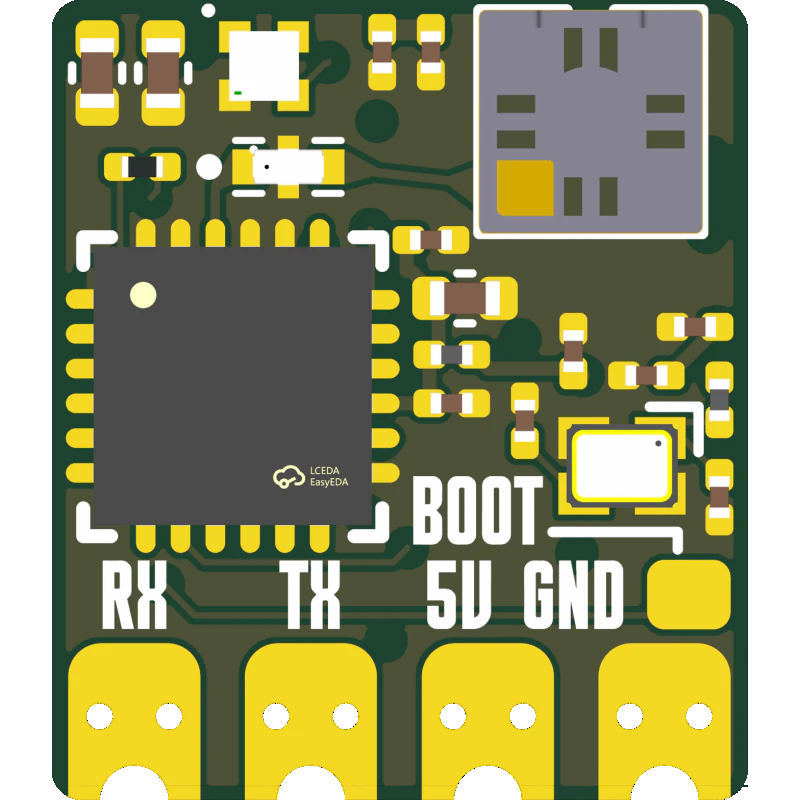

Platinenaufbau

SX1281 – 2.4-GHz-LoRa-Funkchip
ESP32-C3 – Mikrocontroller
2.4 GHz Bandpassfilter
ELRS-Funkantenne
WLAN-Antenne
52 MHz TCXO
TLV75533 – 3.3 V LDO
WS2812B – RGB-Status-LED
Lötpads und Boot-Pad

Rendering aus den Konstruktionsdateien. Der Bestückungsdruck kann abweichen.

Interaktive Herstelleransicht

Herstellermessungen

OpenRX-Gemini
OpenRX-Mono

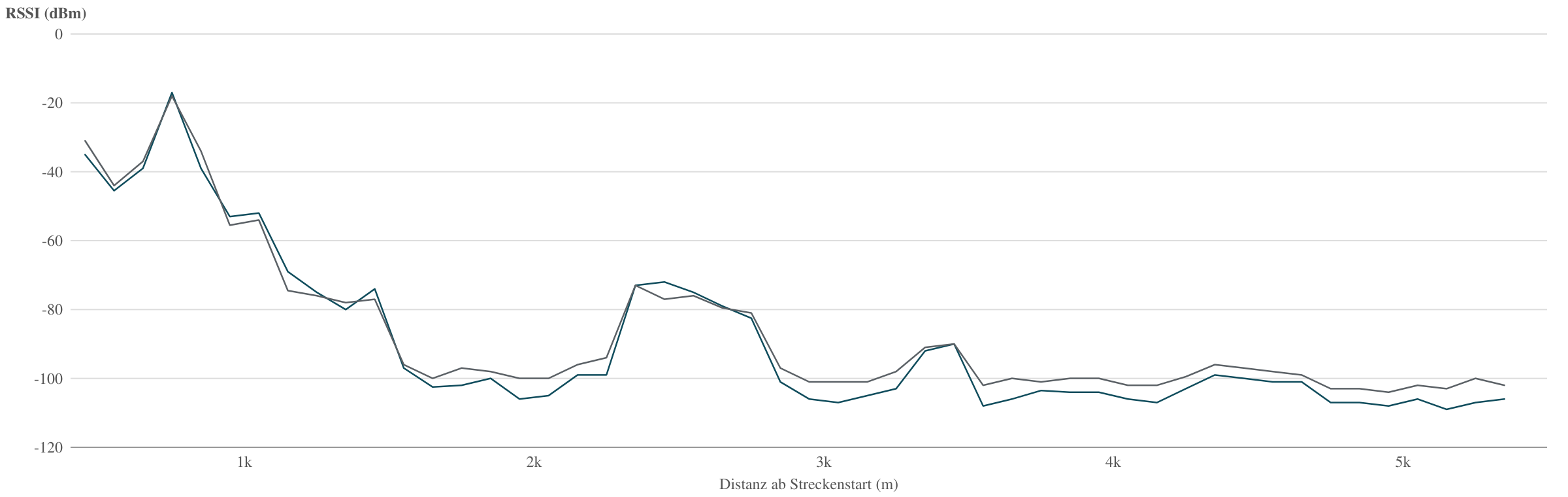

Zwischen 2.9 und 5.3 km liegt der RSSI-Messwert von Gemini in 24 von 25 Intervallen unter dem von Mono, im Median um 4 dB.

Originalmessungen ansehen

Firmware

Auslieferung mit ExpressLRS, ohne Aktivierung und ohne gesperrten Bootloader. Das Flashen anderer Firmware führt für sich allein nicht zum Verlust der zweijährigen Garantie. ExpressLRS ist Open-Source-Community-Firmware. Unterstütze die Entwickler.
