TBS Podracer AIO

TBS hat sich mit Zeez zusammengetan, um dieses tolle Whoop AIO zu entwickeln. Wir stellen vor: das TBS Podracer AIO, das Board ist darauf ausgelegt, … TBS Pro32 Nano VTX und TBS Crossfire / Tracer Nano RX mit direkter Pin-Header-Installation. Das Ergebnis ist ein sauberes, kompaktes und leichtes Kernstück für deinen Build..

Das FC ist mit F4+MPU6000 ausgestattet und das ESC ist in der Lage, True 30A Strom mit BLHeli32 zu liefern. Dieses Board ist vielseitig genug, um auf deinem Cinewhoop, 4/5″ Racer wie dem Podracer und Longrange Cruiser wie dem TBS Aureo zu laufen.

FC SIDE

• Montagelöcher: 25.5×25.5 mm / M2 Löcher
• Bis zu 6S Eingang
• 5V BEC bis zu 1.2A kontinuierlich
• STM32F411 MCU (Unterstützt BetaFlight, EmuFlight)
• MPU6000 Gyro/ACC
• OSD Chip Onboard (AT7456E)
• 2 verfügbare UART
• LC Filter für 5V VTX und Kamera
• Direkte Lötverbindung für TBS Nano RX und TBS Unify Pro32 Nano
• Unterstützt programmierbare LEDs wie WS2812 etc.
• Eingebauter Stromsensor

ESC SEITE

• Signalunterstützung: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
• Eingangsspannung: 2S-6S Lipo
• Dauerstrom: 30A
• Spitzenstrom: 35A
• ESC firmware: BLHELI 32
• PWM Frequenzbereich: 24KHz bis 96KHz

GPS INSTALLATION

Aufgrund der physischen Limitationen erfordert die Installation eines GPS Moduls am FC einige zusätzliche Schritte, um die Ressourcen der Platine neu zuzuordnen.
Hinweis: Die folgenden Schritte deaktivieren LED und SmartAudio des FC und verwenden diese als Softserial für GPS.

ANLEITUNG:

        1. Flashen Sie die Platine mit Ziel: STM32F411

        2. Laden Sie die Konfigurationsdatei [HERE] herunter. Laden Sie sie dann auf die Platine.

        3. Verdrahten Sie den GPS wie gezeigt

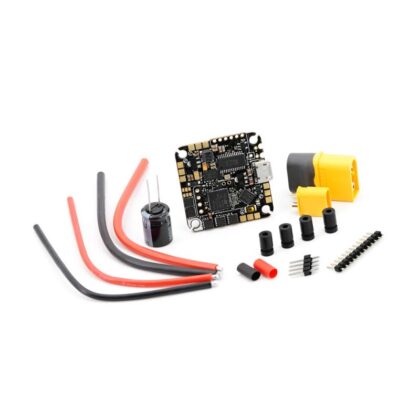

INBEGRIFFEN

• 1 x TBS Podracer AIO
• 1 x Kondensator
• 1 x AWG Kabelsatz mit Schrumpfschläuchen
• 4 x Montageösen
• 1 x XT60 (Male)
• 1 x XT30 (Male)
• 1 x Pinheaders Set für TBS VTX und RX
