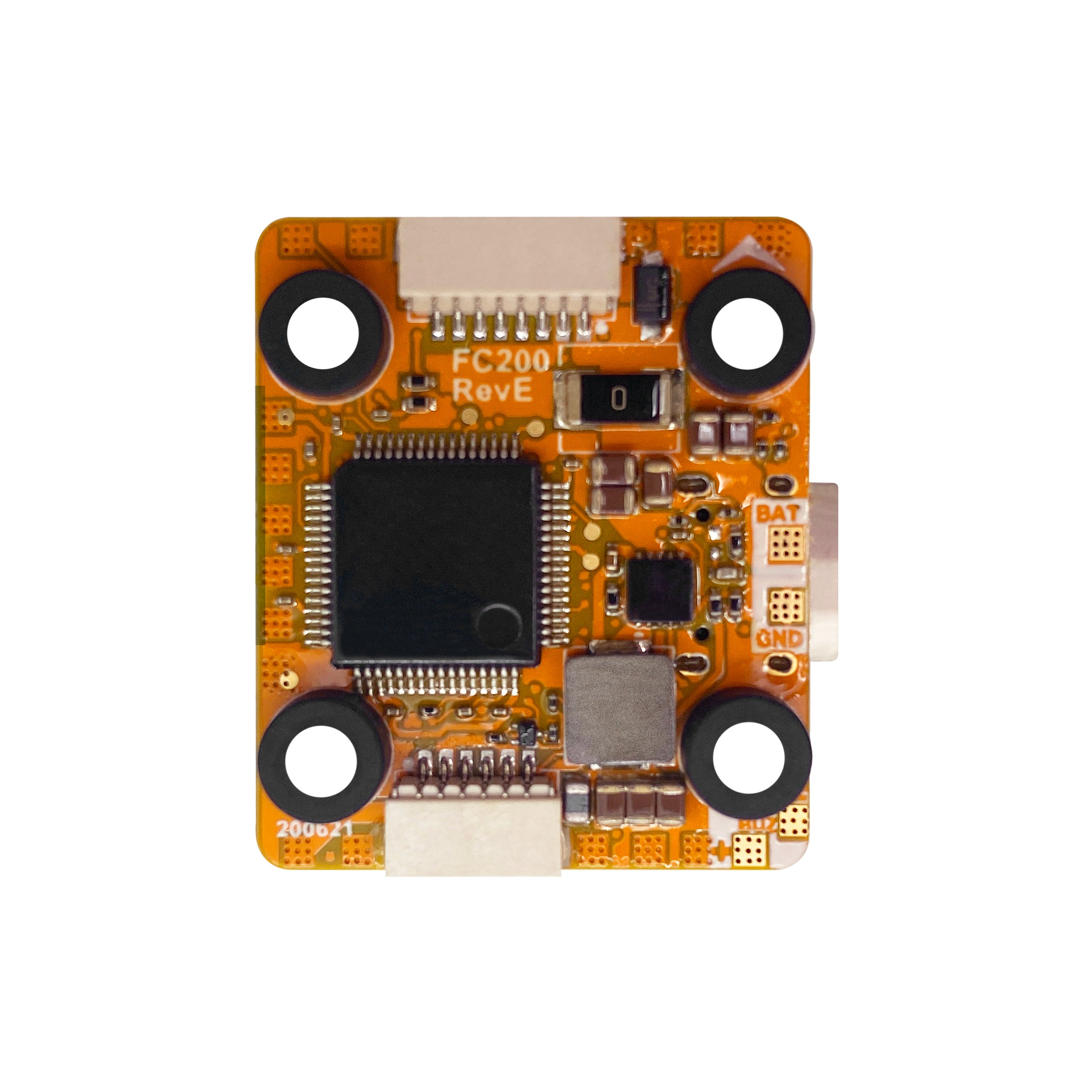

NewBeeDrone Infinity200 F4 Flight Controller

Hinweis: Der Infinity200 FC verwendet jetzt einen USB-C Anschluss.

-Infinity200 Flight Controller Firmware

• NBD Infinity Flight Controller 4.1.0

Flight Controller Spezifikationen:

• MPU6000 Gyro
• STM32F405 CPUE @ 168mhz, kann übertaktet werden
• 3-6S direkter Batterieeingang
• 5V 2A
• 9V 2A 18W Design für DJI FPV Air Unit
• 5V Kamerastromversorgung
• betaflight OSD
• 31.5×27 CB mit 20×20 Befestigungslöchern, Gewicht: 5.85g
• 6 UARTS. UART1 (INVERTER FÜR SBUS)
• UART2 (FREI)
• UART3 (INVERTIERTE TELEMETRIE)
• UART4 (Frei)
• UART5 (Smart Audio)
• UART6(Frei)
• Eingebauter 4 IN 1 ESC Anschluss (inklusive ESC Telemetrie, externer Stromsensor) JST1.0 8Pin
• Plug and Play mit NBD Infinity200 ESC. Auch kompatibel mit den meisten ESCs auf dem Markt.
• Eingebaute Lötpads für ESC Signal-Ausgang und Stromversorgung
• Gedruckte Layout-Anweisungen AUF der Platine – keine Anleitung nötig!
• DJI FPV Air Unit Anschluss (nutzt UART1 und UART6)

Pinbelegung für USB-C Version (aktuell)
