OpenFrame 5″ Freestyle

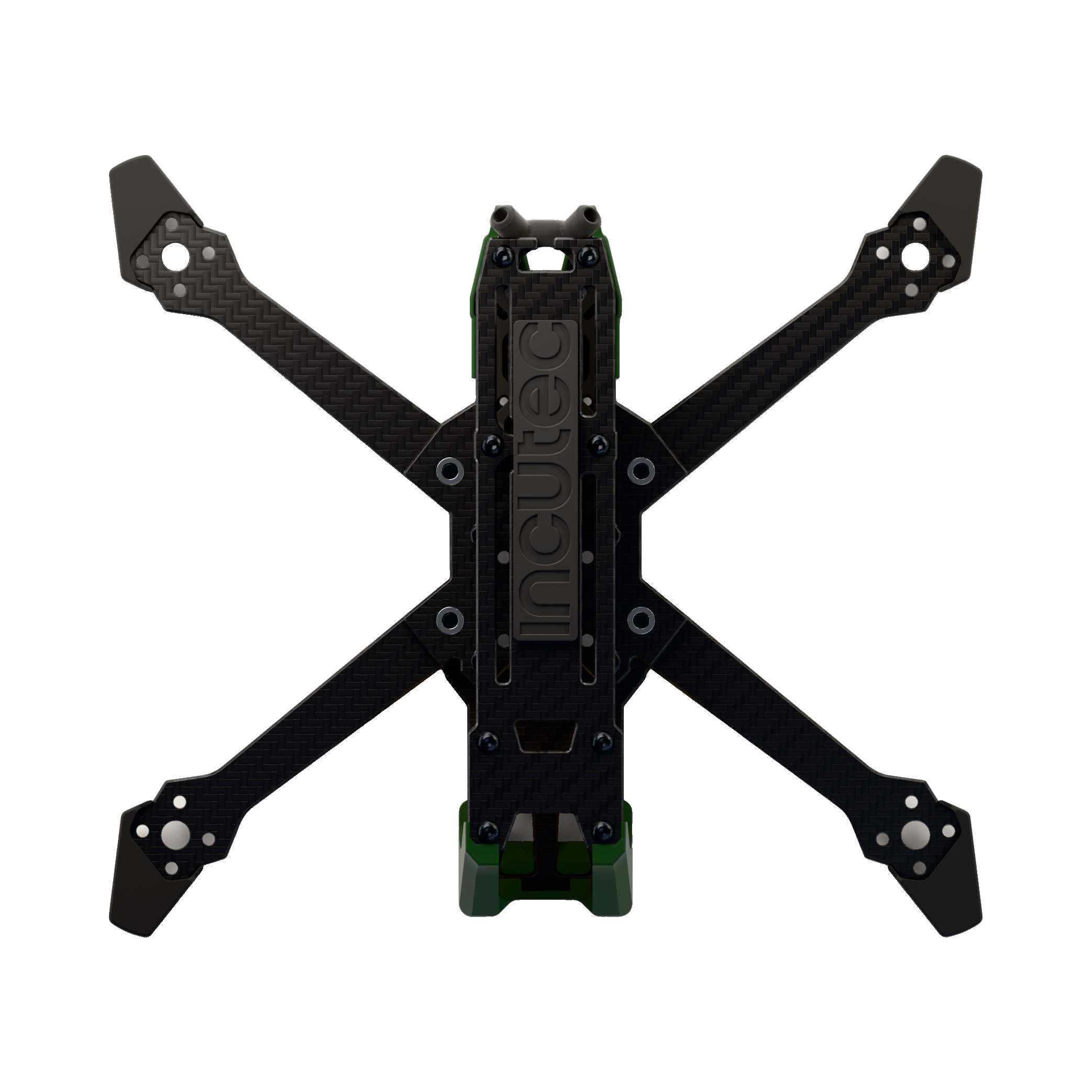

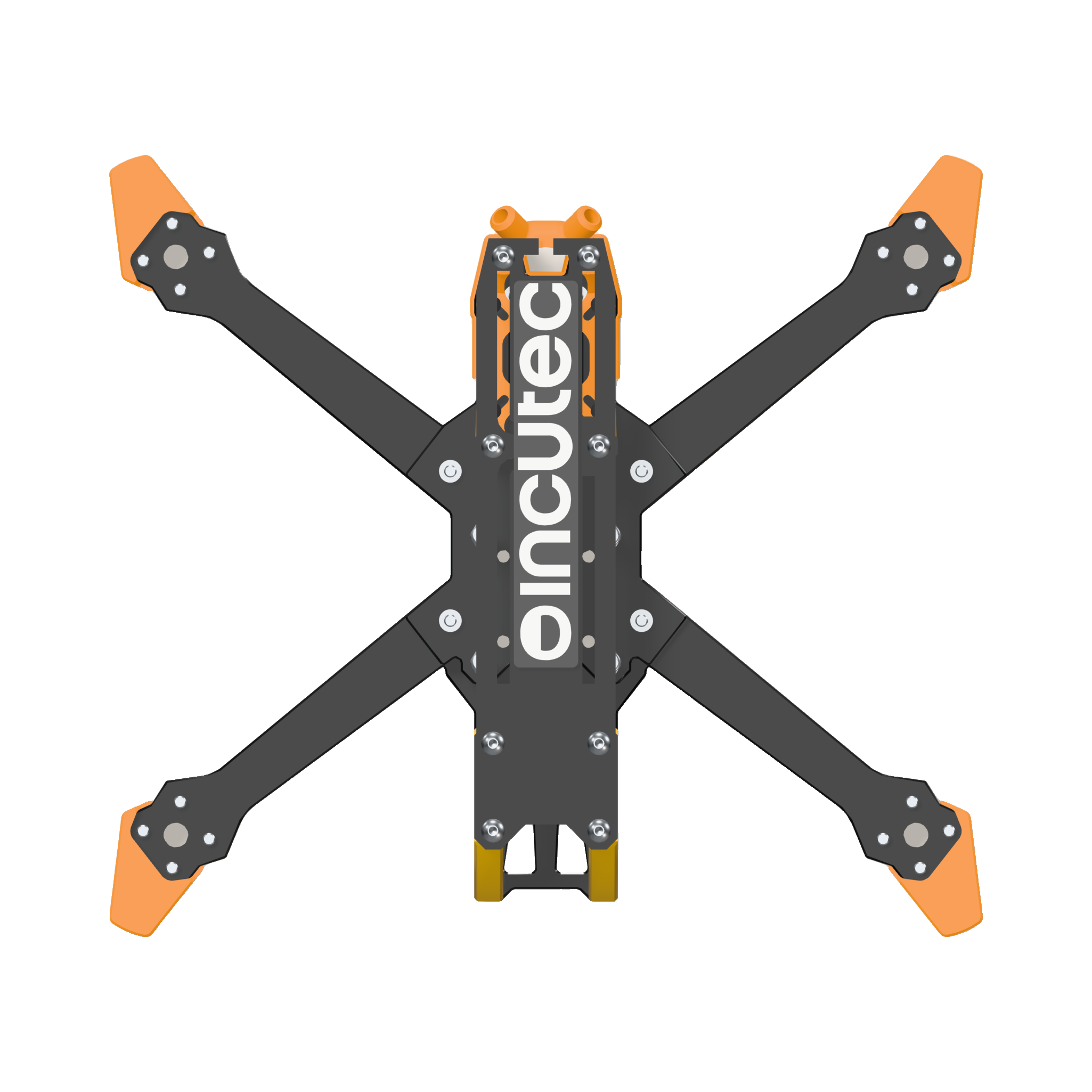

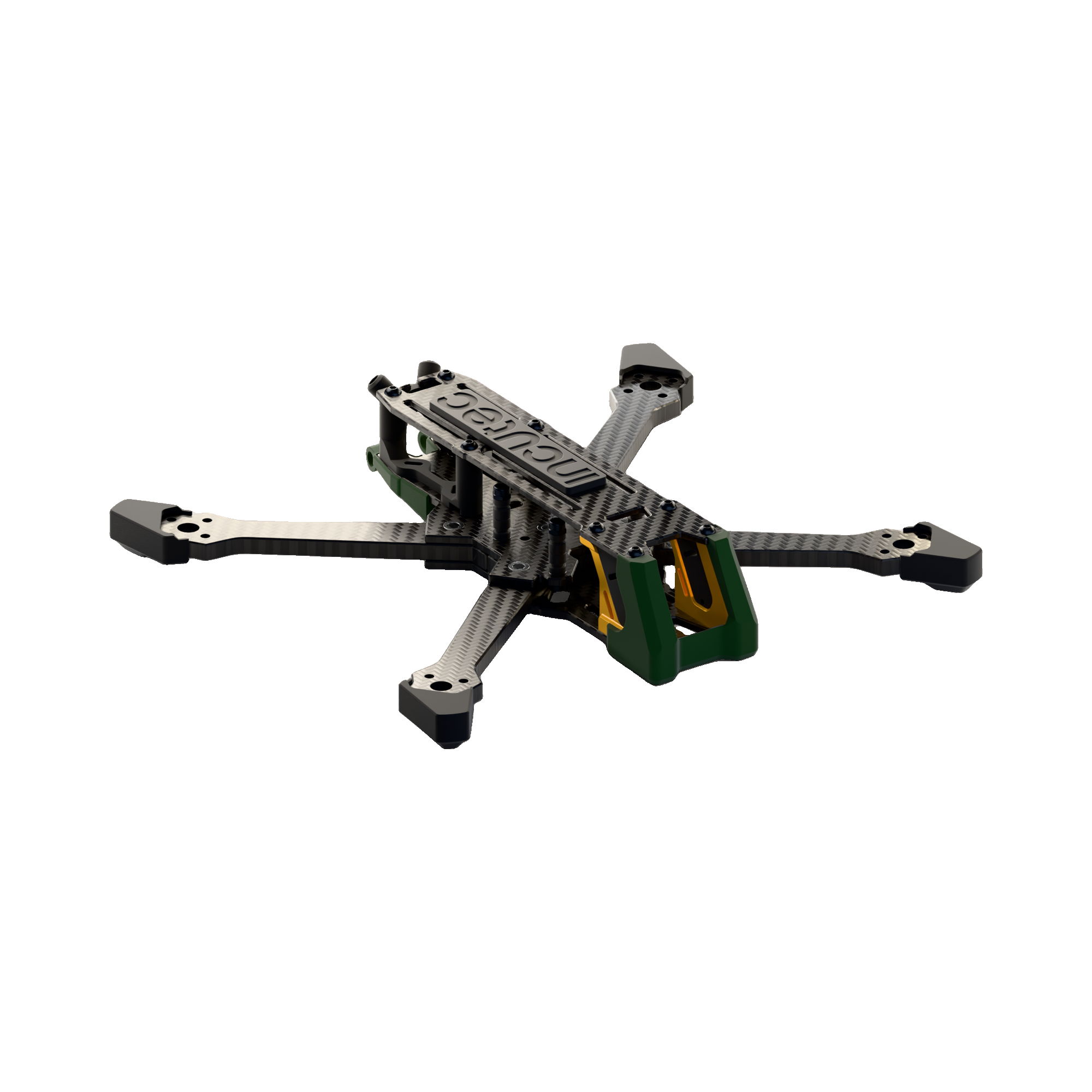

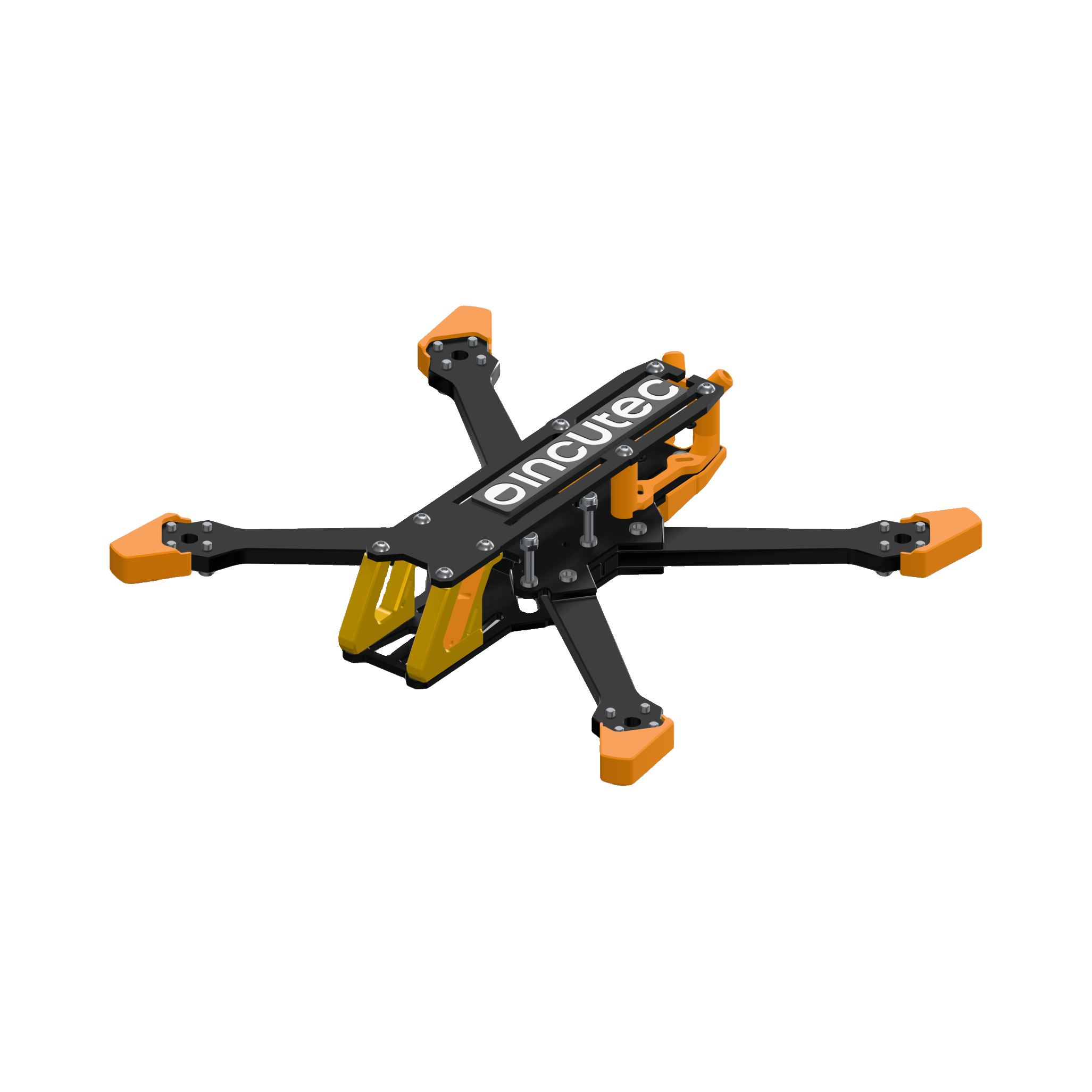

Freestyle-Rahmen aus T700-Carbon. Der Stack sitzt in der Mitte, die Motoren an den Armenden und die Kamera vorne in einer Aluminiumhalterung. TPU-Einsätze werden in die Halterung eingeschoben und halten die Kamera; für jede gängige Kameragrösse ist ein Einsatz enthalten. Die 3-Zoll- und 5-Zoll-Rahmen verwenden dieselbe Einsatzgrösse, sodass sich Kamera und Einsatz zwischen beiden wechseln lassen. Ein steifer Rahmen vibriert weniger und liefert dem Flight Controller ein saubereres Gyrosignal. OpenFC Lite und OpenESC in 20 × 20 mm passen in beide Rahmengrössen. Die 30 × 30-mm-Versionen passen nur in den 5-Zoll-Rahmen.

Technische Daten

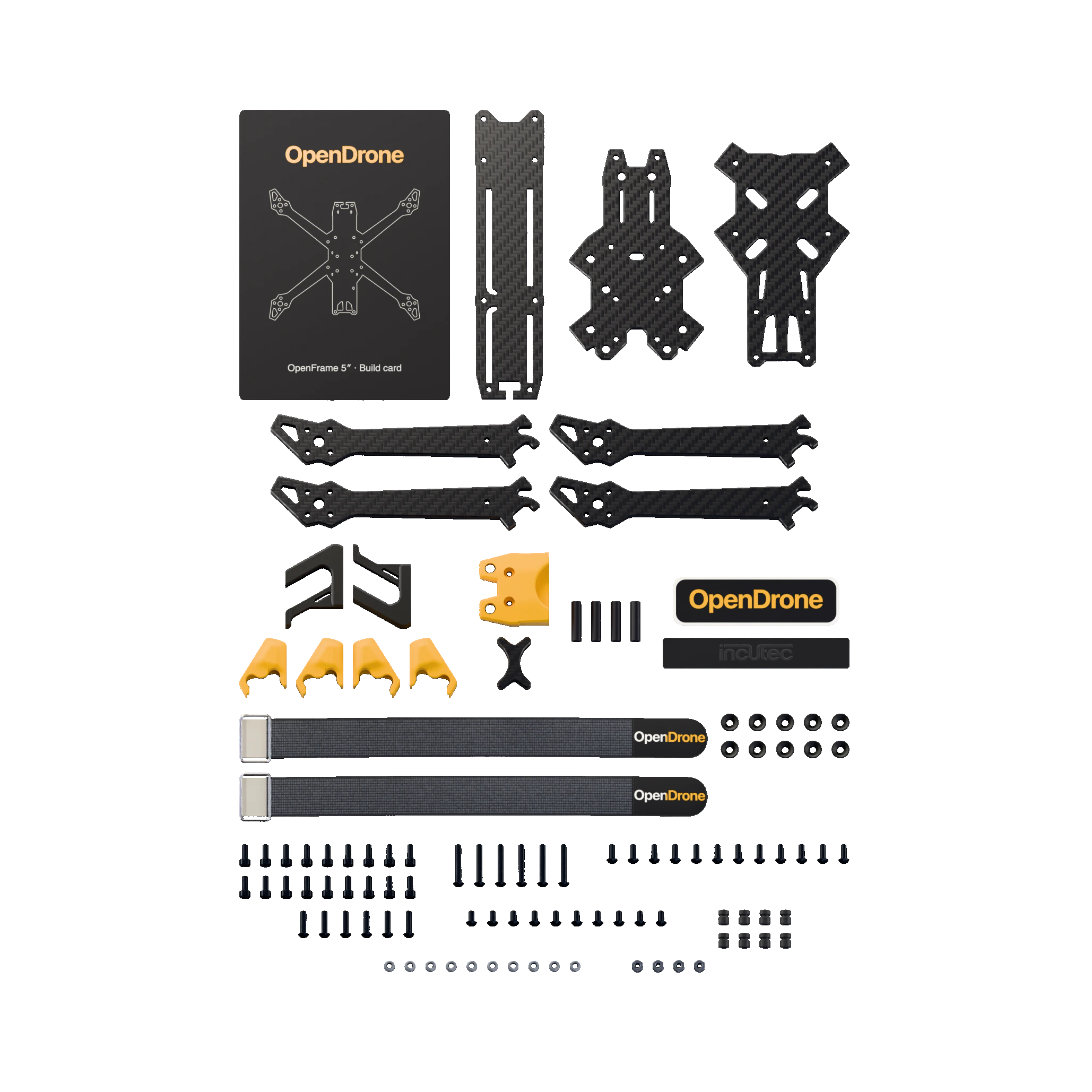

Lieferumfang

• 1× Carbon-Querstrebe
• 3× Carbonplatten: unten, Mitte, oben
• 1× Paar CNC-Aluminium-Kamerahalterungen
• 1× TPU-Teilesatz: Kameraeinsätze für jede Kameragrösse, Armschützer, VTX-Halterung und Antennenhalterung (von Incutec gedruckt)
• 1× Rutschfestes Akkupad
• 1× Befestigungssatz: Schrauben, Muttern, Einpressmuttern, Abstandshalter und Softmount-Gummis, mit 2 Ersatzschrauben jeder Schraubengrösse
• 1× Montagekarte
• 1× Aufkleber
• 4× 5-Zoll-Carbonarme, 6 mm
• 2× Akkugurte, 20 × 220 mm
• 1× Eloxierte Aluminium-M3-Unterlegscheiben mit Bund

Signalweg: Fernsteuerung → Empfänger → Flight Controller → ESC → Motoren → Rahmen.
So arbeiten die Komponenten einer Drohne zusammen

Open Source

Hardwaredesign unter CERN-OHL-S v2.

3D-CAD, STEP und Hardware-Stückliste. Stark reziproke Lizenz.

Konstruktionsdateien auf GitHub: OpenFrame-5F

Offene Entwicklungsaufgaben

Lizenztext CERN-OHL-S v2

Am Projekt mitarbeiten

Open Source bei OpenDrone

Aufbau und Komponenten

• Obere Platte: 2.5 mm Carbon
• Mittlere Platte: 3 mm Carbon
• Untere Platte: 3 mm Carbon
• Arme: 6 mm Carbon, einzeln austauschbar ×4
• Querstrebe: 6 mm Carbon
• Aluminium-Seitenplatten: Kamerahalterung ×2
• 18 mm Aluminium-Abstandshalter ×4
• Rutschfestes Silikonpad
• M3 Befestigungssatz
• TPU-Kameraeinsätze für jede Kameragrösse, Armschützer, VTX- und Antennenhalterung: von Incutec gedruckt, als Satz enthalten

Zusätzlich für den Aufbau benötigt

• Fernsteuerung mit ExpressLRS 2.4 GHz, integriert oder als Modul
• Kamera, Videosender und FPV-Brille
• LiPo-Akkus passend zur Zellenzahl des Aufbaus und ein Balance-Ladegerät
• Lötkolben: Motoren und Akkuleitung werden an die ESC-Lötpads gelötet
• Computer mit Betaflight zur Konfiguration des Flight Controllers
