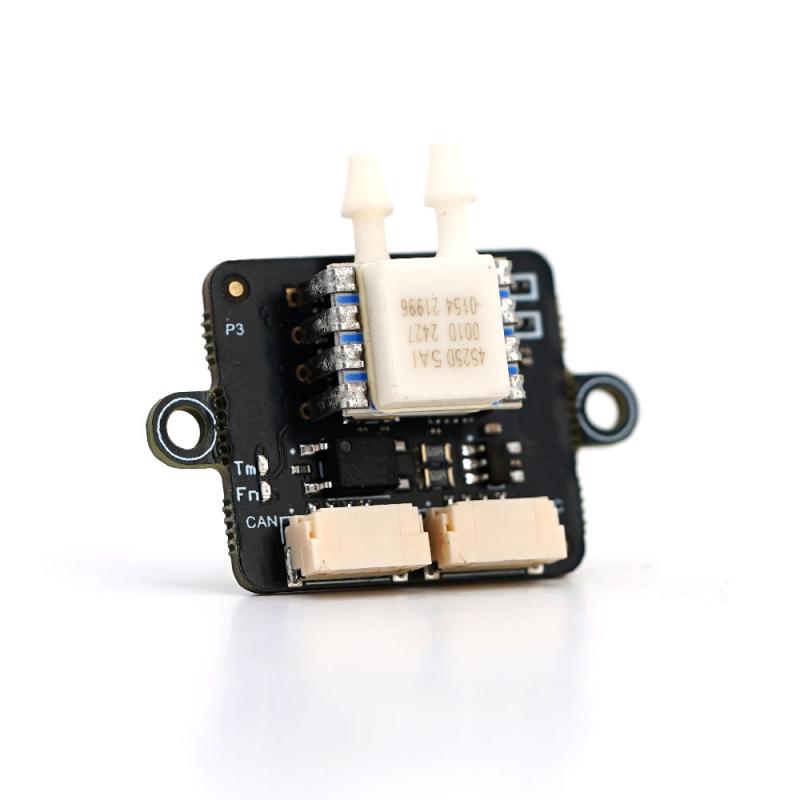

TBS Lucid DroneCAN Airspeed Sensor

Der TBS Lucid DroneCAN Airspeed Sensor verfügt über einen CAN JST-GH Anschluss, DroneCAN Protokoll und direkte I2C-Unterstützung. Er wird mit einem Pitotrohr aus Edelstahl und Silikonschlauch geliefert und ist bereit zur Installation in Ihrem Projekt.

Spezifikationen

• CAN & I2C Schnittstelle
• CAN JST-GH Anschluss, DroneCAN Protokoll
• I2C JST-GH Anschluss, MS4525DO I2C Modus (I2C Adresse 0x28)
• CAN Status-LED, Orange
• Schnelles Blinken, keine Kommunikation zwischen CAN-Knoten und Flugsteuerungen
• Langsames Blinken, Kommunikation zwischen CAN-Knoten und Flugsteuerungen
• 3.3V Power LED, Orange
• Eingangsspannungsbereich: 4~6V
• Stromverbrauch: 60mA
• Betriebstemperaturen: -20°C bis 85°C
• Druckbereich：6890kPa
• Geschwindigkeitsbereich： 100 m/s oder 360 km/h oder 223 mp/h
• Genauigkeit: ±2.0%
• Abmessungen：35mm*22mm*12mm
• Gewicht：4g

Einrichtung

DroneCAN Modus

• Überprüfen Sie, ob die folgenden Parameter über Ihre Bodenstation auf Ihrem Autopiloten eingestellt sind.
• CAN_P1_DRIVER = 1 (angenommen, es ist der erste CAN-Bus des Autopiloten)
• ARSPD_TYPE = 8 (DroneCAN)

I2C Modus

• ARSPD_TYPE = 9 (DLVR-10)
• ARSPD_USE = 1, um die Nutzung des Sensors am externen I2C-Bus des Autopiloten zu aktivieren

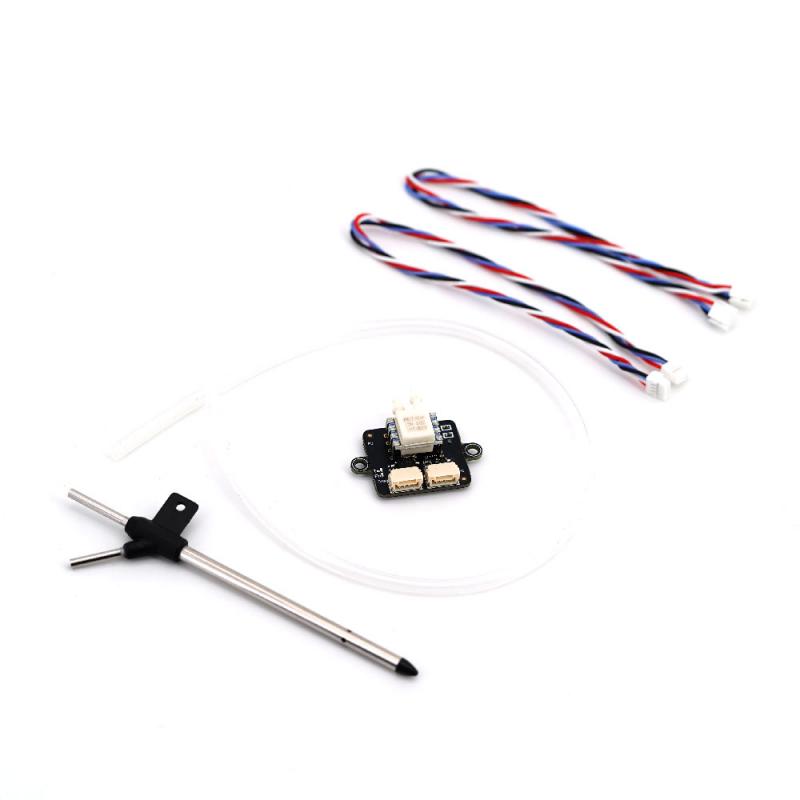

Lieferumfang:

• 1x TBS Lucid DroneCAN Airspeed Sensor
• 1x Pitotrohr für Airspeed Sensor mit Silikonschlauch
• 2x CANBUS Kabel (4-polig 20cm)

Benutzerhandbuch

– [Download]
