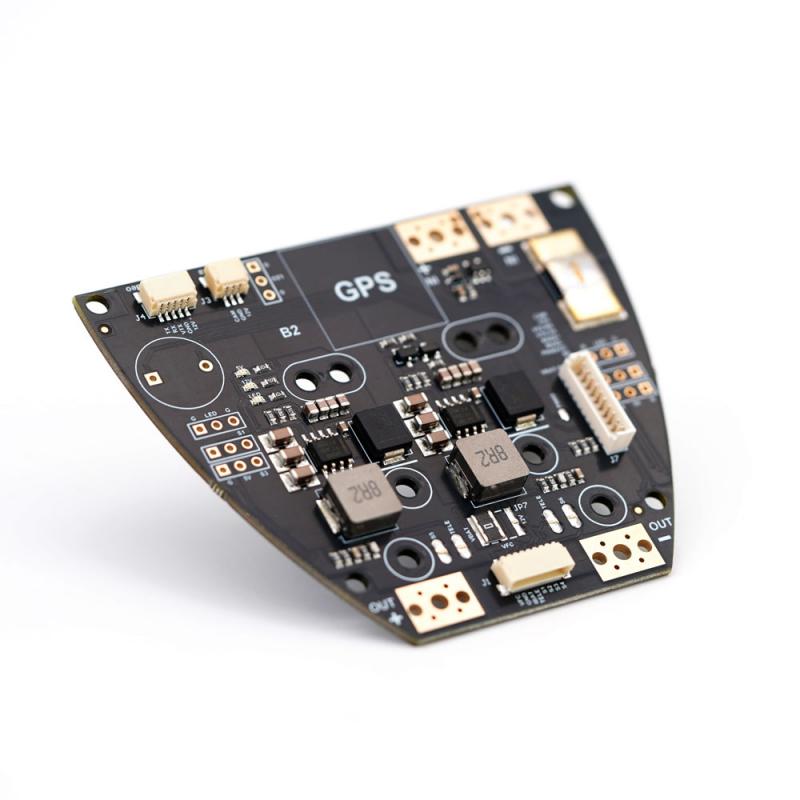

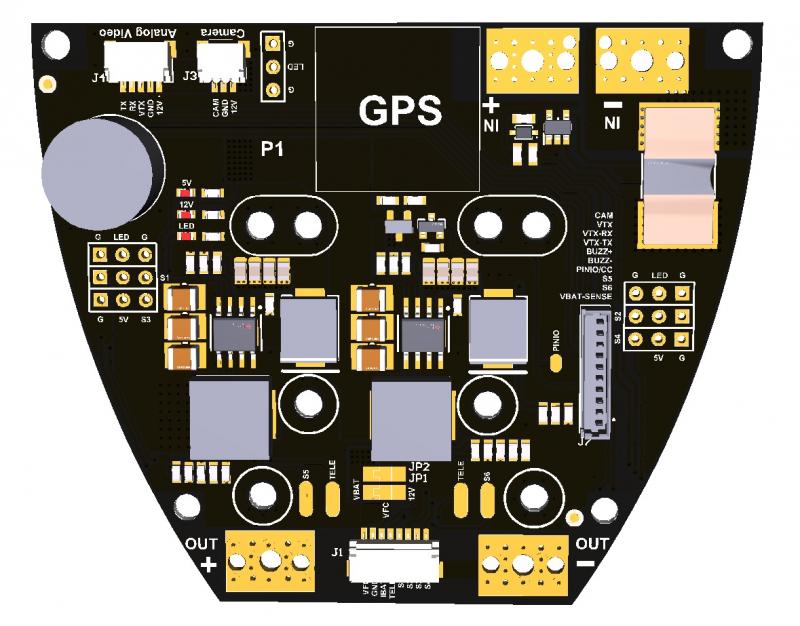

TBS Lucid Wing PDB

Es besteht kein Zweifel, dass Innovation und Auswahl bei Quadrocopter-FC’s die ihrer Flügel-Pendants übertrifft. Dennoch sind separate Flügel-FC’s notwendig aufgrund des begrenzten Verkabelungsraums, fehlender Strommessung, notwendiger Spannungs-Schienen und mehr. Es gibt Flugcontroller speziell für Flügel, aber sie erzeugen ein leckeres Bündel Kabelspaghetti in Ihrem Flügel, was im schlimmsten Fall zu Zuverlässigkeitsproblemen führen kann oder im besten Fall ein optischer Störfaktor ist.

Zugegeben, dieses PDB ist hauptsächlich für den kommenden Flügel von TBS gemacht, aber es ist kompatibel mit jedem Flügel, der bis zu 4 Steuer-Servos und ein oder zwei Motoren hat. Daher lohnt es sich, es in Betracht zu ziehen, um sowohl Ihre analogen als auch digitalen Builds aufzuräumen und einen der 20×20 oder 30.5×30.5 FC’s zu recyceln, die Sie sicher herumliegen haben.

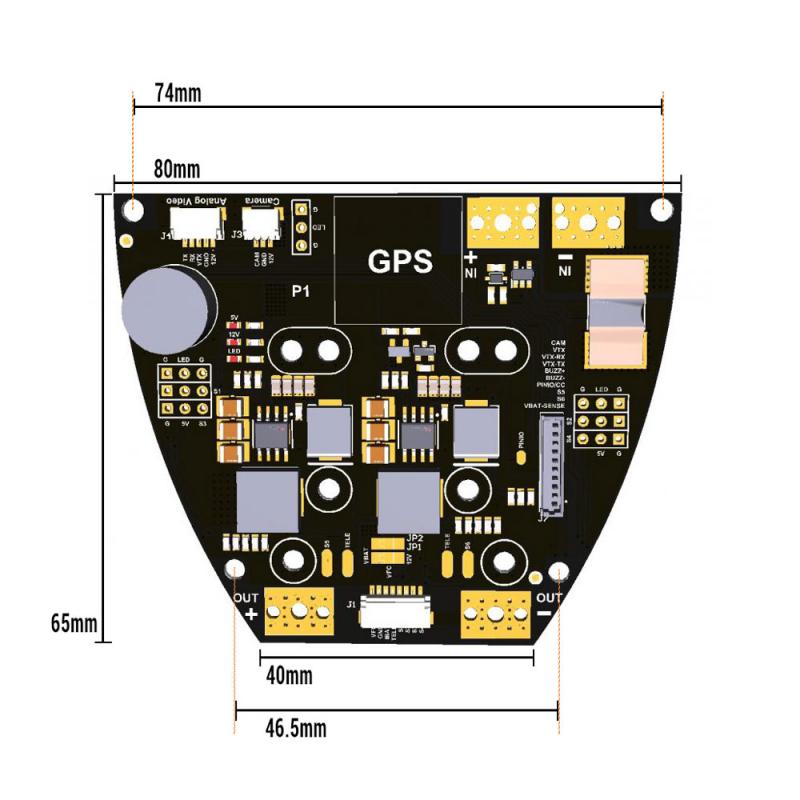

Spezifikationen

• Max Eingangsspannung: 60V (14S)
• Spannungssensor: Abhängig vom FC-Spannungseingang
• Stromsensor: 200A Burst, 90A Dauer
• Ausgangsspannungen: 12V 4A (LED, FC, etc), 6V 4A (Servos)
• Empfohlener FC: TBS Lucid 20×20 FC Freestyle oder TBS Lucid H7 (nicht enthalten!)
• Onboard unterstützte Peripheriegeräte:
  • 20×20 und 30.5×30.5 iNav oder ArduPilot FC
  • BLHeli/AM32 ESC mit Telemetrie
  • TBS M10 GPS
  • Analoge Kamera (3 Pin)
  • Analoger VTX (5 Pin)
  • COB LEDs (12V)
• Digitaler VTx, Funkverbindung und andere Peripheriegeräte über FC
• Hinweis: Der Spannungseingang zum FC kann zwischen VBat und 12V umgeschaltet werden. Im Fall der 12V-Versorgung ist ein separater Spannungsteiler verfügbar, um jeden ADC-Pin für VBat-Messung zu speisen.

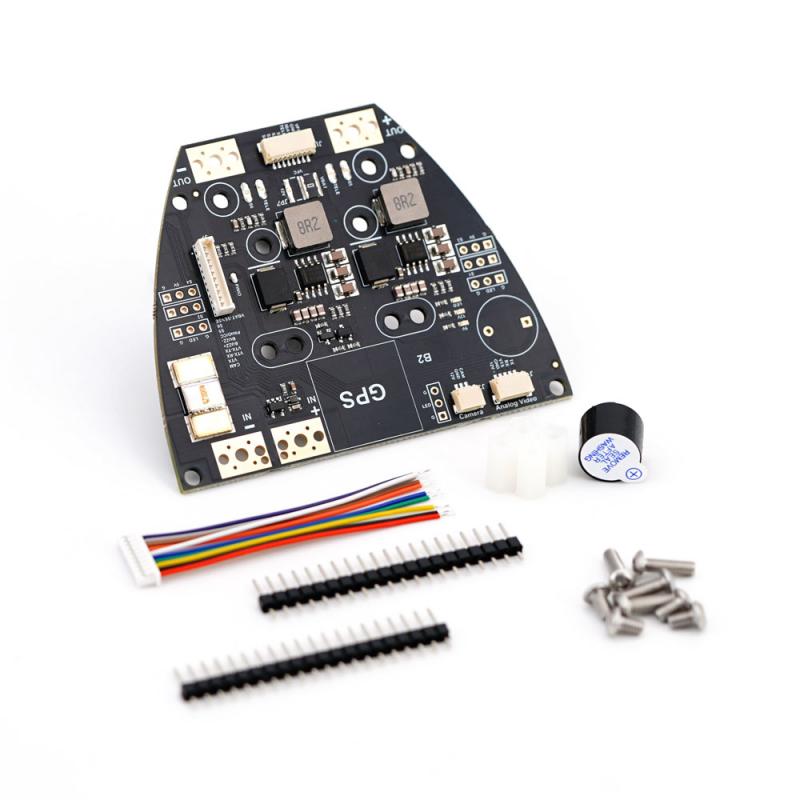

Lieferumfang:

• TBS Wing FC Leiterplatte
• Kabel zum Verbinden von FC-Peripheriegeräten mit dem PDB
• Pin-Header für Servo-Stecker (2×20)
• FC-Montagematerial:
  • 4x M3x5mm Schrauben
  • 4x M3x10mm Schrauben
  • 4x M3 Nylon-Abstandshalter 10mm
