Name: OpenFC Lite 20x20
Brand: OpenDrone
SKU: 99136
Price: 29.20 CHF
Availability: BackOrder

Der Flight Controller ist der Bordcomputer der Drohne. Er führt Betaflight auf einem RP2354 von Raspberry Pi aus und liest eine 6-Achsen-IMU aus, um die Drohne zu stabilisieren und Deinen Steuerbefehlen zu folgen. Er zeichnet Blackbox-Daten auf einer microSD-Karte auf, blendet ein OSD in analoges Video ein und überträgt OSD-Daten an digitale Videosysteme. Ein schaltbarer 10-V-Ausgang versorgt den VTX.

Technische Daten

Mikrocontroller	RP2354A
Gyroskop	BMI270
Firmware	Betaflight
Eingangsspannung	3-6S*
BEC	5V + 10V, 3A
UARTs	3
Motorausgänge	4x bidirektionales DShot
Empfängerprotokolle	CRSF, SBUS
OSD	Analog + digital
Blackbox	microSD
Stromsensor	Ja
USB	USB-C
Steckverbinder	JST-SH: ESC 8-polig, VTX 6-polig
Montage	20×20, M2
Abmessungen	26.9×26.9 mm
Platine	6-lagig, 1.6 mm
Installation	Löten
Gewicht	4 g (geschätzt)

* Betrieb auch mit 2S möglich. Der 10-V-VTX-Ausgang folgt dann der Akkuspannung, statt 10 V konstant zu halten.

Anschlüsse und Pinbelegung

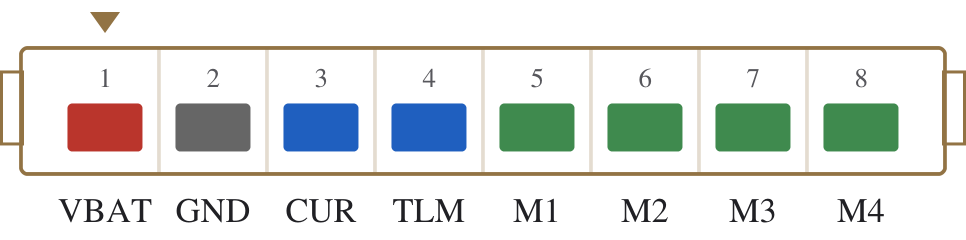

ESC-Anschluss – JST-SH 8-polig

1. VBAT: Akkuspannung
2. GND: Masse
3. CUR: Stromsensor
4. TLM: ESC-Telemetrie
5. M1: Motor 1
6. M2: Motor 2
7. M3: Motor 3
8. M4: Motor 4

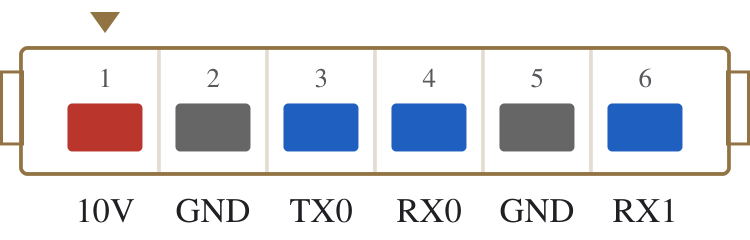

Videoanschluss – JST-SH 6-polig

1. 10V: 10V, schaltbar
2. GND: Masse
3. TX0: UART0 TX
4. RX0: UART0 RX
5. GND: Masse
6. RX1: UART1 RX

BEC-Ausgänge – Geregelte Ausgänge

BEC-Ausgänge Geregelte Ausgänge 10V schaltbar 3A 5V dauerhaft eingeschaltet 3A

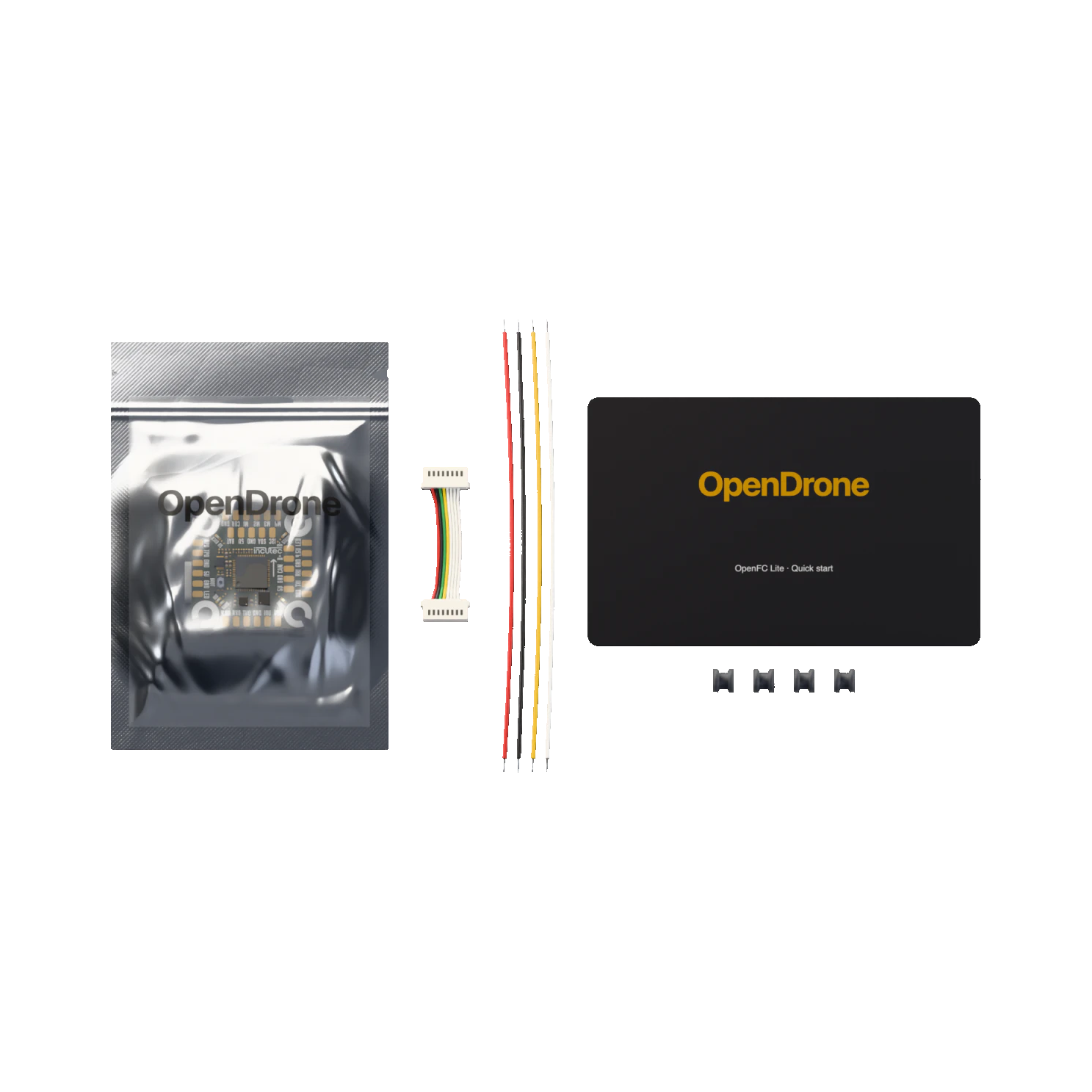

Lieferumfang

1× OpenFC Lite Platine
1× JST-SH-1.0-mm-Kabel, 8-polig, FC zu ESC
4× Silikon-Softmount-Gummis, M2
1× Silikon-Kabelsatz, 28 AWG, vier Farben
1× Schnellstartkarte
1× ESD-Beutel

Signalweg: Fernsteuerung → Empfänger → Flight Controller → ESC → Motoren → Rahmen.

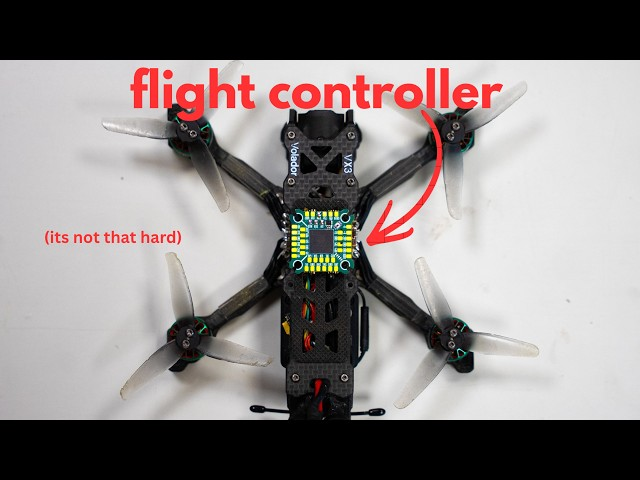

So arbeiten die Komponenten einer Drohne zusammen

Herstellervideo

Open Source

Hardwaredesign unter CERN-OHL-S v2.

Konstruktionsdateien auf GitHub: OpenFC-Lite-Mini

Offene Entwicklungsaufgaben

OSHWA-zertifizierte Open-Source-Hardware BE000027

Am Projekt mitarbeiten

Open Source bei OpenDrone

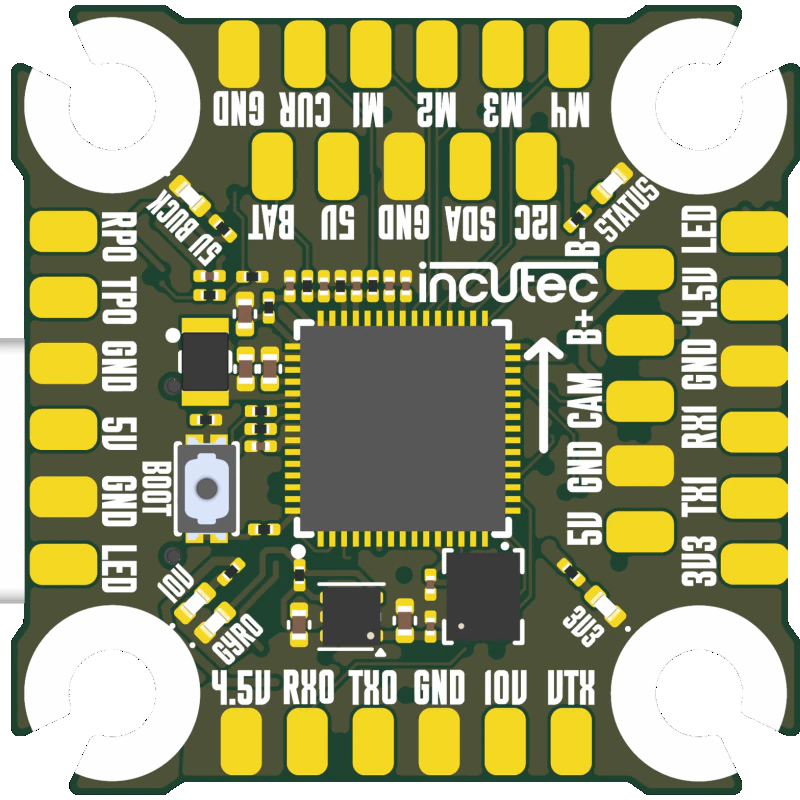

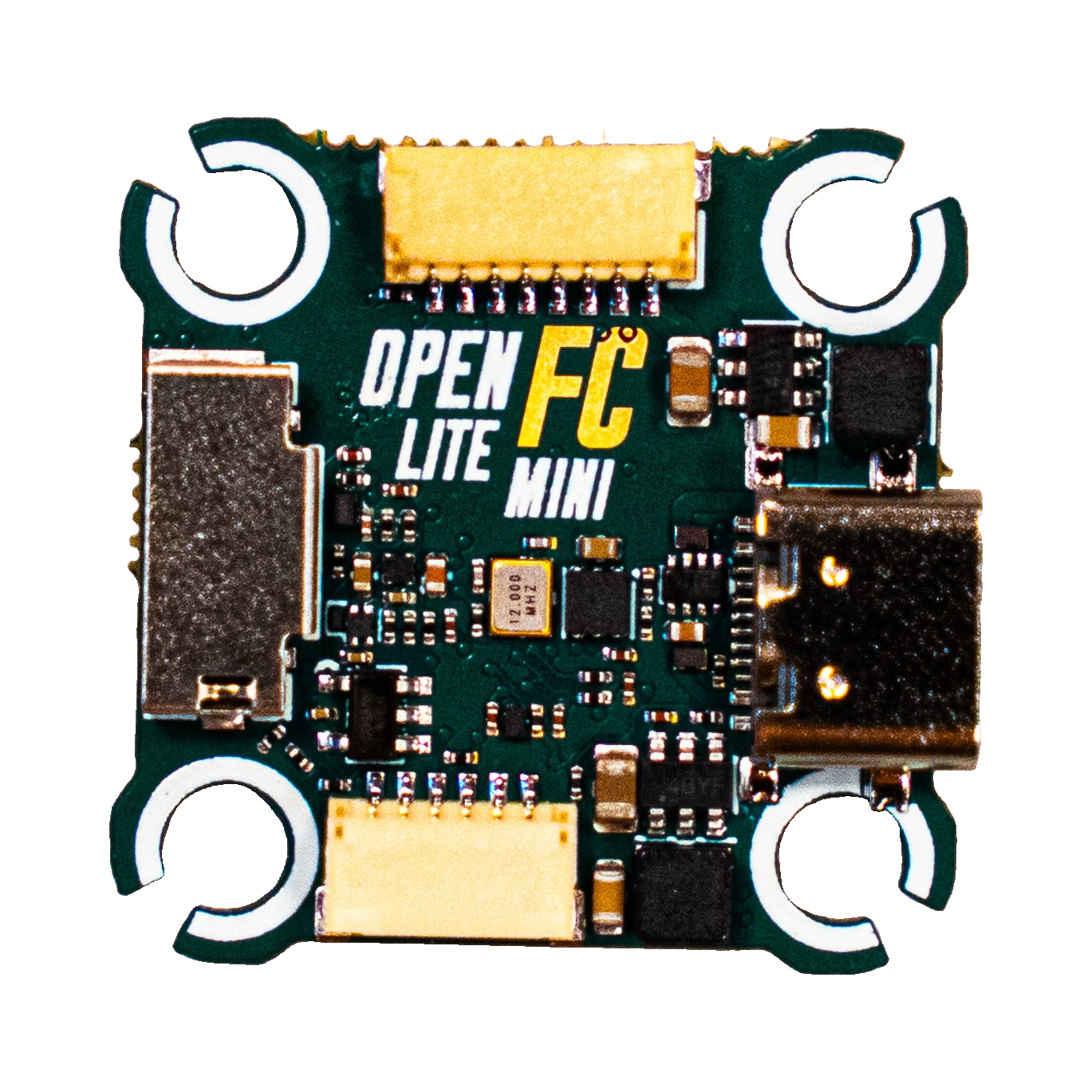

Platinenaufbau

RP2354A
6-Achsen-IMU
microSD-Blackbox
Analoges OSD
10V / 5V Abwärtsregler
Gyro 1.8 V LDO
3.3 V Logik-LDO
USB-C + 4.5V OR
JST-SH I/O-Steckverbinder
I/O DSHOT UART I2C LED CAM VTX BUZZER ADC

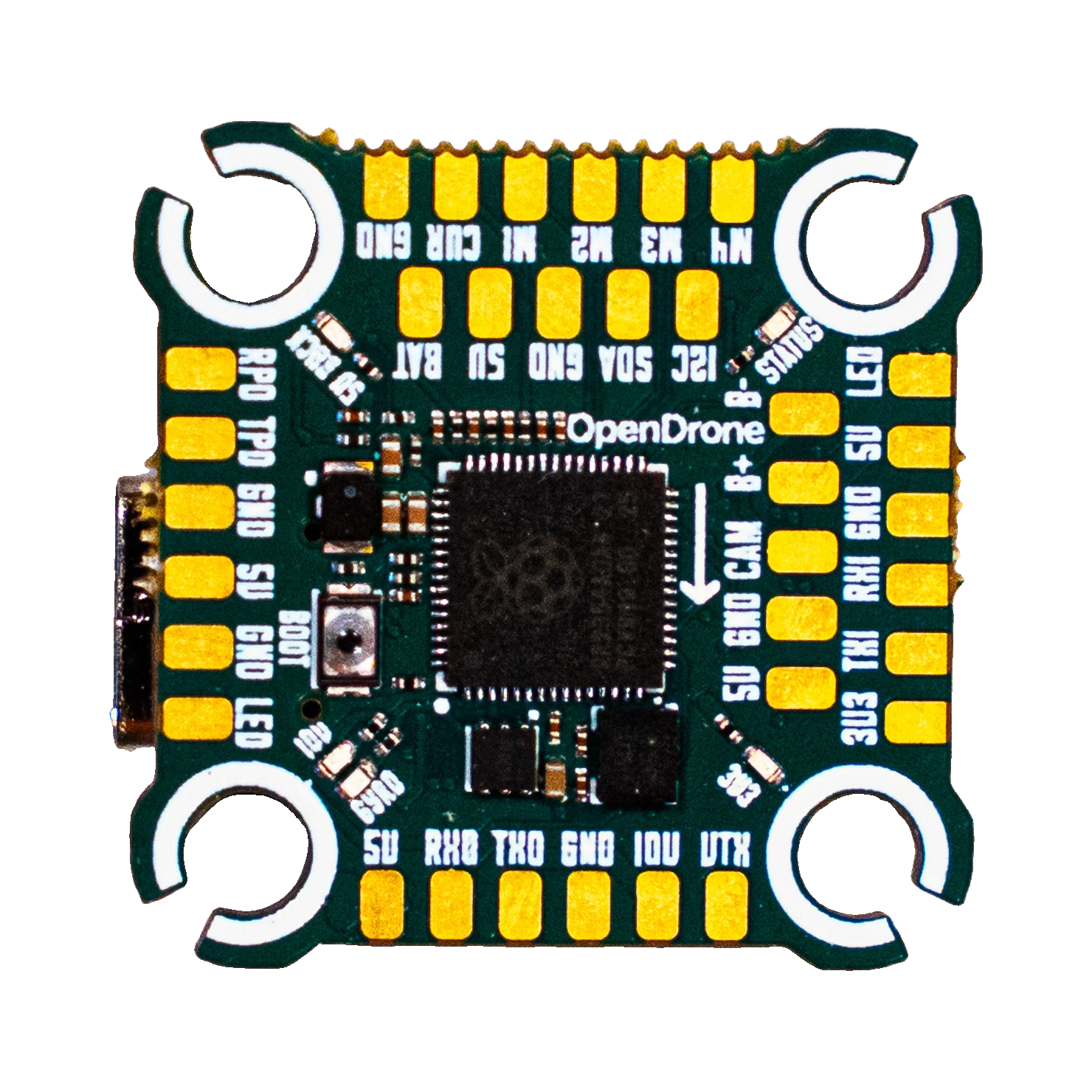

Rendering aus den Konstruktionsdateien. Der Bestückungsdruck kann abweichen.

Interaktive Herstelleransicht

Herstellermessungen

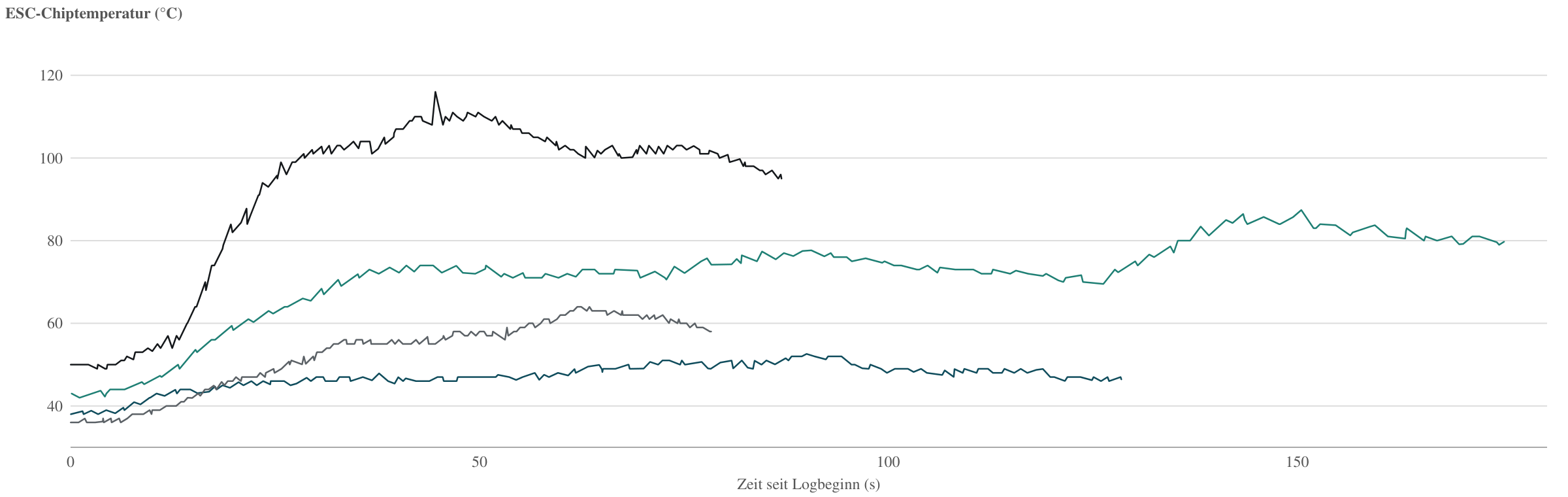

OpenFC Lite 20x20 – ESC-Chiptemperatur im Flug

5 Zoll Freestyle, 130 s
5 Zoll Race, 79 s
8 Zoll, 6S, 177 s
8 Zoll, 8S, 88 s

Der 8-Zoll-Aufbau mit 8S erreicht 116 °C. Die anderen drei Flüge bleiben zwischen 52.6 und 87.4 °C.

Originalmessungen ansehen

Firmware

Auslieferung mit Betaflight, ohne Aktivierung und ohne gesperrten Bootloader. Das Flashen anderer Firmware führt für sich allein nicht zum Verlust der zweijährigen Garantie. Betaflight ist Open-Source-Community-Firmware. Unterstütze die Entwickler.
